圖1-3利用帕斯卡原理做成的液壓千斤頂是最簡單而標準的液壓系統，它清楚地說明了液壓系統的工作原理就是帕斯卡原理的應用。
液壓千斤頂由大小液壓缸1與2(小液壓缸1也叫液壓泵)、鋼球單向閥4與5、油箱7、截止閥3及操縱手柄6等組成。當用手操縱手柄6上提小活塞l時，小活塞下端空出一段容積的體積逐漸增大而形成真空，鋼球單向閥5在大氣壓的作用下打開。而鋼球單向閥4在負載壓力的作用下處于關閉狀態，油箱7的油經閥5進入小液壓缸；當壓下手柄時，小液壓缸活塞下移r，擠壓其下腔的油液，閥5關閉，小液壓缸下腔的油液在手柄，6下壓時壓力增高，頂開單向閥4進入大液壓缸，推動大活塞上移面頂起重物，此時由于油液壓差使閥5關閉不會倒流回油箱；再次提起手柄時，大液壓缸內的壓力油也不會倒流人小液壓缸，因?yàn)榇藭r(shí)單向閥4因壓差作用而自動關閉，所以大缸下腔還維持有壓頂起重物的狀態。這樣當反復抬起和壓下手柄6時，小液壓缸不斷交替地進行從油箱吸油和將油壓人大液壓缸，將重物一點一點地頂起，當需放下重物時，打開截止閥3，大液壓缸2下腔壓力油與油箱相通而泄壓，液壓缸活塞2在重力的作用下下移，將大液壓缸中的油液擠回油箱而下落。千斤頂的工作程序如圖1-3(c)所示。
通過對液壓千斤頂?shù)墓ぷ髟�理和我們平時操縱液壓千斤頂?shù)墓ぷ鲗?shí)踐可知：
(1)壓力的大小取決于外負載如果大活塞2上沒有重物(外負載)，則搖動手柄6的力就很�。换钊�2上的重物越重，搖動手柄的力就越大，缸內的油液被擠壓的程度就越大，即缸內封閉腔內的壓力就越高。也就是說，缸內的壓力的大小取決于外負載。
(2)速度是由流量大小決定的r如果手柄6搖動的速度快，小活塞往復運動擠進大液壓缸的液體量（流量）就多，大活塞2上升的速度就快。也就是說，速度是由流量大小決定的。

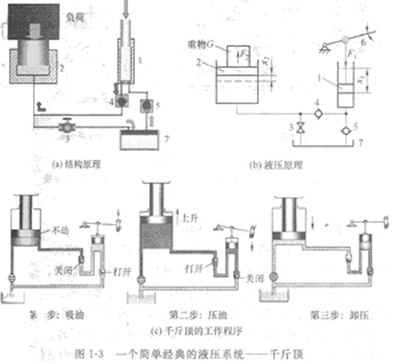

(c)千斤頂?shù)墓ぷ鞒绦?br /> 圖1-3 一個簡單經典的液壓系統-千斤頂

1液壓泵；2液壓缸；3截止閥；4、5單向閥；6操縱手柄；7油箱
