手、電兩用彎管機
中工Q-D/YSDW手、電兩用彎管機壓電動彎管機的油缸上，加裝一體的快慢柱塞泵，進行手動，或電動兩用的液壓彎管機，具有手動彎管機和電動彎管機的優點，沒有手動及電動彎管機的兩個劣勢，開始時用電動彎管機，提高工作效率，結束時關閉電機，使用手動彎管達到精確彎管目的，沒有電源的情況下使用手動彎管功能1、管子壁厚2-5mm選擇中工Q-D電、手動彎管機或中工W-G電動液壓彎管機
2、管子壁厚0.5-4mm選擇DWQJ滾動式彎管機
3、管徑較小10-25mm選擇中工Q-S25手動彎管機
4、壁厚≤12mm選擇中工W-V電動彎管機
一、規格與性能參數
| 型號 | 中工Q-D2 | 中工Q-D3 | 中工Q-D4 | 中工Q-D5 | ||
| 項目 | 單位 | |||||
| 最大工作壓力 | Mpa | 44 | 59 | 62 | 62 | |
| 最大工作載荷 | KN | 88 | 196 | 206 | 206 | |
| 最大工作行程 | mm | 250 | 320 | 420 | 420 | |
| 彎管能力 | 外徑 | mm | ∮21.3-60 | ∮21.3-88.5 | ∮21.3-108 | ∮21.3-114 |
| 壁厚 | Mm | 2.75-4.5 | 2.75-4.75 | 2.75-5 | 2.75-5 | |
| 油箱容量 | L | 9 | 9 | 9 | 9 | |
| 整機重量 | Kg | 82 | 150 | 245 | 245 | |
| 彎管角度 | rad | π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | |
| 液壓油牌號 | 號 | N15 | N15 | N15 | N15 | |
| 最大操作力 | N | <490 | <490 | <490 | <490 | |
| 外形尺寸 | cm | 76×38×58 | 96×45×54 | 122×44×45 | 122×44×45 | |
| 舊型號 | YSDW-60 | YSDW-90 | YSDW-108 | YSDW5 | ||
低壓流體輸送焊接管：壁厚要求：∮21.3(2.7 5-4)、∮26.8(2.75-4)、∮33.5(3-4.5)、∮42.3(3-4.5)、∮48(3-4.5)、∮60(3-4.5)、∮75.5(4.5-5)、∮88.5(4.5-5)無縫鋼管：∮108(4.5-5)、∮114(4.5-5)(其中114需選配)如用戶需要無縫管模具，可向本公司訂購
二、用途
中工Q-D系列手、電兩用彎管機，動力采用我廠生產并榮獲第十八屆日內瓦國際發明金獎的超高壓電液壓泵。該機具有體積小、重量輕、能量大、結構簡單、操作方便、使用時間長的優點。是建筑、化工、水暖、石油、煤炭等行業理想的彎管工具。

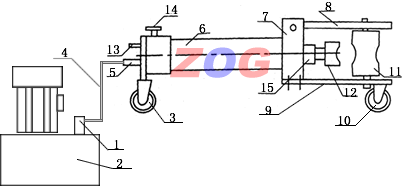

三、結構示意圖
1-放油螺釘 2-電動油泵 3-前輪 4-高壓油管 5-快速接頭
6-油缸 7-油缸座 8-上模板 9-下模板 10-后輪
11-支承輪 12-彎管模 13-排氣回油孔 14-排氣回油開關 15-活塞桿
手動部份結構款意圖請參照中工Q-S手動液壓彎管器
四、使用方法：
1、參照電動油泵說明書。
2、將高壓油管(4)端部的快速接頭活動部份向后拉開套在工作油缸(5)的接頭上。
3、(件12)彎管模、(件11)支承輪和被彎管子接觸部位涂潤滑油脂。
4、翻開(件8)上模板，根據彎管子大小選擇相應的彎管模，將彎管模裝在作用桿項部，如結構示意圖，然后將兩支承輪(件11)插入下模扳(9)兩相應孔內，放上被彎管子，轉動兩支承輪，使相應的尺寸槽向著彎管模。
5、將電動油泵放油螺釘(1)旋緊，即可彎管。彎管完畢，放松放油螺釘，作用桿自動縮回。
五、注意事項
1、使用前首先檢查油箱內的油是否加滿，如不足應加滿
2、使用時嚴格遵守說明書中的規定，切忌超壓超負荷。
3、在有載荷時切忌將快速接頭卸下。
4、本機具是用油為介質，必須做好油及本機具的清潔保養工作，以免淤塞或漏油，影響使用效果。
5、不宜在酸堿、腐蝕物質的工作場所使用。
