鋁鈦合金中空液壓扳手
 |
 |
 |
 |
| 中工K-L鋁鈦合金中空液壓扳手(S19-155)用于螺栓出頭長,空間小的場合,配不同規格的中空扳手頭和加配襯套。 | 智能液壓扳手專用泵(中工B-VP0.75-1.5KW)可數字化設定、顯示扭矩和壓力,一鍵擰緊或拆卸,自動關機,高效率 | 驅動式液壓扳手(中工D-V M20-100)驅動方軸，配不同規格套筒，空間小 | 大功率液壓扳手(中工N-D)方軸配置不同規格套筒，體積大，扭矩大 |
松懈螺栓的扭矩至少應是擰緊螺栓的扭矩2倍。注：預緊力矩可根據液壓系統的壓力表的壓力值，通過使用說明書的相應公式結合扳手相應的參數進行換算。
1、應使用液壓螺母破切器破除生銹及被腐蝕的螺母。
2、YDVL鋁鈦合金液壓扳手重量輕，力矩大，適用螺母對邊M16-100
技術參數：

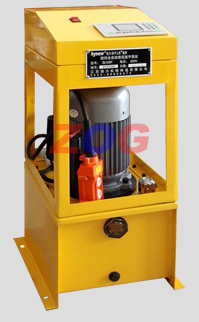

| 扳手泵站 圖片 |
 |
 |
 |
 |
 |
 |
| 產品名稱 | 智能液壓扳手泵 | 電磁風冷電動泵 | 電磁換向電動泵 | 電磁換向電動泵 | 手動換向電動泵 | 手動換向手動泵 |
| 螺母旋轉方式 | 泵站自動換向 連續旋轉 |
手動電磁換向 間歇旋轉 |
手動電磁換向 間歇旋轉 |
手動電磁換向 間歇旋轉 |
泵站手動換向 間歇旋轉 |
泵站手動換向 間歇旋轉 |
| 關于換向 | 換向:液壓扳手全是由雙向油缸驅動,油缸伸出一次螺母轉36度,泵站換向,
油缸回縮,螺母不動,泵站再換向, 油缸伸出,螺母再轉36度,螺母轉動是要泵站不斷換向進行,自動換向對扳手的旋轉速度是相當重要的. |
|||||
| 泵站換向 | 自動換向 | 手動電磁換向 | 手動電磁換向 | 手動電磁換向 | 手動換向 | 手動換向 |
| 自動回油 | 有 | 有 | 有 | 無 | 無 | 無 |
| 自動關機 | 到設定扭矩自停 | 無操作自關機 | 無操作自關機 | 無 | 無 | 無 |
| 壓力顯示 | 數顯 | 指針壓力表 | 指針壓力表 | 指針壓力表 | 指針壓力表 | 指針壓力表 |
| 扭矩顯示 | 數顯 | 無 | 無 | 無 | 無 | 無 |
| 壓力設定 | 數字設定 | 溢流閥調節 | 溢流閥調節 | 溢流閥調節 | 溢流閥調節 | 溢流閥調節 |
| 扭矩設定 | 數字設定 | 壓力表壓力換算 | 壓力表壓力換算 | 壓力表壓力換算 | 壓力表壓力換算 | 壓力表壓力換算 |
| 遠距離操作 | 遠距離單人操作 | 遠距離多人操作 | 遠距離多人操作 | 遠距離多人操作 | 近距離多人操作 | 近距離多人操作 |
■ 數字化設定并顯示壓力和扭矩,精度達到0.1%
■ 實時顯示壓力或扭矩，并實時保存設定的扭矩或壓力
■ 配置有操作手柄可遠距離一個人可完成作業，能全自動或手動操作
■ 到設定壓力或扭矩自動關機
■ 一鍵化操作，連續拆鎖,速度是同類產品的2-3倍,效率高

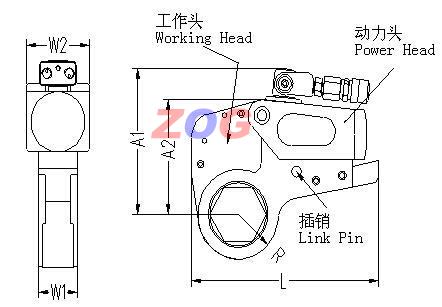

| 型號 | 扭矩Nm | 螺母S | 動力頭 重量kg |
工作頭 重量kg |
L mm |
A2 mm |
A1 mm |
W1 mm |
W2 mm |
| 中工K-L1 | 237-2370 | 36-55 | 0.8 | 1.5 | 192 | 105 | 147 | 32 | 50 |
| 中工K-L1A | 345-3446 | 36-60 | 0.8 | 1.7 | 218 | 118 | 156 | 32 | 50 |
| 中工K-L2 | 546-5458 | 46-80 | 1.9 | 3.6 | 266 | 139 | 167 | 42 | 66 |
| 中工K-L3 | 1055-10550 | 70-105 | 4.2 | 7.6 | 324 | 171 | 198 | 53 | 83 |
| 中工K-L4 | 1848-18484 | 80-115 | 6.8 | 12.2 | 382 | 205 | 231 | 64 | 99 |
| 中工K-L4A | 2481-24814 | 85-120 | 8.1 | 19.3 | 404 | 229 | 255 | 68 | 105 |
| 中工K-L5 | 2909-29089 | 90-130 | 10.5 | 22.3 | 427 | 240 | 265 | 70 | 110 |
| 中工K-L6 | 4231-42311 | 95-145 | 12.7 | 32.3 | 479 | 268 | 289 | 85 | 132 |
| 中工K-L7 | 5209-52088 | 120-145 | 15.2 | 47.5 | 479 | 285 | 302 | 98 | 148 |
| 中工K-L8 | 6057-60566 | 130-155 | 16.3 | 58.7 | 486 | 311 | 352 | 105 | 160 |
| 中工K-L9 | 8415-84150 | 135-180 | 23 | 75 | 514 | 336 | 375 | 117 | 177 |
各等級螺栓最大扭矩推薦值
a、表中扭矩值為螺栓達到屈服極限的70%時所測定。
b、建議鎖緊力矩值為：表中數值×(70-80）%
例如：M48，8.8級螺栓，則鎖緊力矩為：400 × 80% = 320KG
c、拆松力矩為鎖緊力矩的1.5~2.5倍。
例如：上例鎖緊力矩為320KGM，則其拆松力矩約為 320×(1.5~2.5)= 480~800KGM
