板框加壓濾油機
 |
 |
 |
  213型沖孔器 濾紙 |
||
| 板框加壓濾油機(YBLY/BASY50-200)以濾紙為過濾材料,過濾精度可達到5μm,對油的粘度有要求,對46號以上液壓油需選用LUC濾油車或真空濾油機進行過濾.(BASY是舊型號) | 精細濾油車(LUC16-100)二級過濾,通過更換精濾芯,濾油精度可以達到3μm,可對高標號液壓油進行過濾,具有價格低,移動方便的優點. | 真空濾油機(中工L-C10-20)過濾變壓器油、透平油、機油、液壓油等油液中水份，氣體和雜質微粒的理想設備 |
YBLY系列板框加壓濾油機采用優質齒輪泵保證大流量快速無故障濾油，精密過濾機保證濾油精度要求，標配沖孔器，是為濾紙打孔的必要工具，采用先進技術和工藝，具有濾油粘度大,速度快等優點，有鋁合金和高強度尼龍兩種板框供選擇，是鑄鐵板框升級產品,鑄鐵板框有笨量、易損壞、易吸附雜質不易清理等缺點，尼龍板框具有韌性好，重量輕，干凈等優點，有使用時間長，移動方便等優點，特別適用于食品行業植物油過濾；設有自動、 手動互換回油裝置；采用高壓低音葉片泵、噪聲低等特點。
我廠是國內濾油機產品的主要生產單位之一，屬國家機械電子工業部定點生產企業，積累近三十年的制造經驗，產品質量優良，暢銷國內外，深受用戶歡迎；具有結構緊湊、體積小、重量輕、移動方便、操作簡單、性能可靠、過濾效率高等特點。
1、打孔機隨機贈送為標配產品，可用來為濾紙打孔。
2、202型恒溫烘干箱為選購產品，用來烘干濾紙，反復使用，以達到節約資金目的。但我們建議直接更換濾紙，以達到更好的過濾效果。
3、對流量沒有要求的可選用WG、GLJ板框式加壓過濾機。
| 名稱 | 單位 | 型號 YBLY為正常的濾油機，YBLY（B）防爆型，用在有防爆要求的場合。 | |||||||
| YBLY-60A | YBLY-90A | YBLY-100A | YBLY-130A | YBLY-180A | YBLY-200A | YBLY-300A | |||
| YBLY-60B | YBLY-90B | YBLY-100B | YBLY-130B | YBLY-180B | YBLY-200B | YBLY-300B | |||
| 額定流量 | L/min | 60 | 90 | 100 | 130 | 180 | 200 | 300 | |
| 過濾面積 | 平方米 | 0.7 | 1.2 | 1.4 | 1.8 | 2.0 | 2.2 | 3.2 | |
| 過濾壓力 | Pa | 2.5×105 | |||||||
| 過濾壓力 | Pa | 5.88×105 | |||||||
| 濾油粘度 | Cst | ≤47，舊型濾油機只有33CST | |||||||
| 過濾精度 | μm | 5 | |||||||
| 濾框數量 | 塊 | 8 | 10 | 11 | 13 | 15 | 16 | 20 | |
| 濾板數量 | 塊 | 9 | 11 | 12 | 14 | 16 | 17 | 21 | |
| 濾紙規格 | mm | 234X234 | 300X300 | ||||||
| 濾框規格 | mm | 224X224 | 280X280 | ||||||
| 電機型號 | / | Y90S-4 | Y100L2-4 | ||||||
| YB90S-4 | YB100L2-4 | ||||||||
| 電機功率 | KW | 1.1 | 3.0 | ||||||
| 進口管徑 | 寸 | 1.5" | 2" | ||||||
| 出口管徑 | 寸 | 1" | 1.5" | ||||||
| 外形 | 普通型 | mm | 950×430×675 | 1070×490×770 | |||||
| 防爆型 | mm | 950×430×705 | 1070×490×800 | ||||||
| 配套產品 | 電熱恒溫箱（用來烘干濾紙，現一般不用，而直接更換新濾紙。） | ||||||||
| 沖孔機213型（用來給濾紙打孔，隨機贈送） | |||||||||
| 舊型號 | LY-50 | LY-80 | LY-100 | LY-125 | LY-160 | LY-200 | LY-300 | ||
| 舊型號 | BASY-50 | BASY-80 | BASY-100 | BASY-125 | BASY-160 | BASY-200 | BASY-300 | ||
板框式濾油機專供電廠、變電所（站）、供電所、油庫（包括工廠油庫）及有關工廠企業對變壓器油、電容器油及各種絕緣材料油等油液進行過濾，驅除其水份和雜質，提高油液的耐壓強度，對液壓用油、潤滑油等，通過加溫，降低粘度的方法，亦可進行過濾，以使費油再生，節約能源。

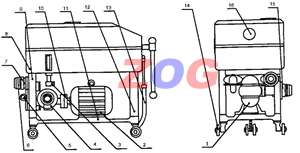

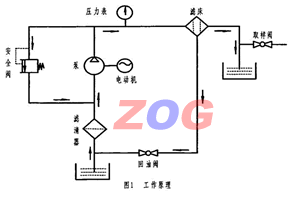

三、結構簡介及工作原理圖
板框?yàn)V油機結構，是由齒輪泵、板框?yàn)V床底盤、電氣裝置、安全閥、油樣閥等部件組成；由電動機直接帶動齒輪轉動將油池中油液吸入初濾器、進入油泵，在齒輪泵的壓力下，將油液輸入濾床過濾，最后匯集到出油口輸出。安全閥是該機的保證裝置，能自動控制壓力，保證設備安全；回油閥能控制油盤中的油面高度民主，防止油液從油盤中溢出；油樣閥供取油液標樣之用。
四、配套產品
電熱恒溫箱，系板框式加壓濾油機配套產品，用于干燥濾油紙；亦可單獨供工廠、學校、醫院化驗室用于無揮發性，不易燃物的烘焙干燥
沖孔器，系濾油機配套產品，用于濾油紙進、出油孔的沖制。

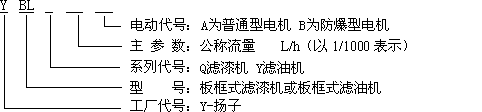

五、 型號說明
六、調整及試車
a）濾床上濾板、濾框、濾紙的放置位置應是，貼近兩端止推扳壓緊扳各放三張濾紙，然后放置濾板，再后濾板、濾框……交替順序安放，板與框之間各夾放濾紙兩張。濾板、濾框一側為三角形支撐耳，另一側為圓弧形支撐耳，用以支撐于兩根支承桿(板)上。濾板、濾框的三角耳、圓弧耳必須與壓緊板上的三角耳、圓弧耳在同一側，且三角形耳必須安裝在進液的一邊，不能放錯，否則將失去過濾能力。濾板、濾框均應以圓弧支撐耳一側靠實支承桿定位。濾紙應使用清潔干燥的濾紙，如若使用清洗烘干后的舊濾紙時，應將濾紙臟污的一面對著濾框放置，以免清潔不凈的雜質被沖刷下來而污染過濾后的油液。濾板、濾框安裝完畢，復查位置是否正確，然后旋轉手柄壓緊，壓緊時不允許加長壓緊手柄，且只能一人操作。最后蓋上油盤蓋。(濾紙尺寸見最后附圖)
b）接電源時整機應接地。應檢查各連接部分無松動現象。用手正、反盤動三、四轉，看足否有卡阻現象，一切正常后，點動電動機查看油泵旋轉方向與箭頭方向一致，不得反向。
c)濾油機的進出油口通過膠管與貯油器連接，并將所有控制閥門全部打開，關閉回油閥和放油嘴，準備就緒，方可開車。
d)運轉一分鐘后，壓力表指針在0.25Mpa左右時則為正常，如指針大于0.5MPa時，應停車檢查故障，排除后再啟動。
七、操作規程
a)操作者必須熟悉本機性能及調試方法。
b)清洗管道系統和機器內腔。
c)機器啟動后，應經常檢查壓力表的讀數和機器的運轉情況，一旦發生機器異常，應立即停機，排除故障后再開機。
d)根據濾油容量，待循環過濾2～3倍的濾油量后，旋開放油水嘴，取出油樣試驗，直至合格為止。
e)工作一定時間后，壓力升高到0.5MPa以上或壓力比初始壓力下降，系統濾紙擊破或?yàn)V紙吸收大量的水份毛細孔擴張，這兩者都已失去過濾能力。
f)安全閥在出廠前已經檢查調整好，并用鉛印加封，不得隨意拆卸。如確有必要進行調整時，須試驗合格后方可繼續使用。
g)工作時應注意油標，如油盤內存油過多時，可開啟回油閥，將油盤內存油放凈，再關閉回油閥。
h)當油內水份過多時，應將油液加溫，使水份蒸發一部分，待冷卻至室溫時再進行過濾。
i)過濾結束，應清理機器，涂上防銹油，放在干燥通風之處。
八、機器的維護與保養
a)所有密封表面，不用時應涂上防銹油，防止密封表面銹蝕(如濾板、濾框、止推板、壓緊板等)。
b)濾網、梯形螺桿等清洗干凈，涂防銹油。
c)所有管道接頭，應包扎封口，防止異物進入管道系統。
d)機器在移動過程中，防止撞擊、翻倒，以免損傷機器和降低機器工作性能。
e)產品不應露天存放，以免風吹、雨淋、日曬、夜露和塵土粘沾，如條件限制不得已時須采取防雨措施。
本機在下列情況下禁止使用：
a)海拔高度超過1000米。
b)周圍介質溫度高于+40℃低于-10℃。
c)空氣相對濕度大于85％。
d)有防爆要求場合，須選用帶防爆電動機的濾油機。
e)無防雨設施或充滿水蒸氣的環境。
f)過濾汽油、煤油和含酸、堿成分的揮發性液體。
十、簡易故障的排除方法
| 故障原 因 | 排除方法 |
| 1．油路系統連接處漏油 | 擰緊螺帽或更換密封墊片 |
| 2．濾油量不足 | 1．清洗濾油器 2．檢查濾板及濾框的同一凸耳是否置于一邊，且與前壓板凸耳相同 3．濾紙的兩孔是否對準濾板的兩孔 |
| 3．安全閥漏氣壓力上不去 | 1．調整彈簧壓力至安全閥開啟壓力 2．將安全閥清洗后用金剛砂研磨 |
| 4．濾油機不能啟動 | 1．保險絲燒斷應更換 2．插頭接觸不良檢查后予以檢修 |
十一、易損件一覽表
| 編號 | 圖號 | 零件名稱 | 數量 | 材料 | 備注 |
| 1 | 濾板 | HTl50 | |||
| 2 | 濾框 | HTl50 | |||
| 3 | 濾紙 | 270g/m2濾紙 |

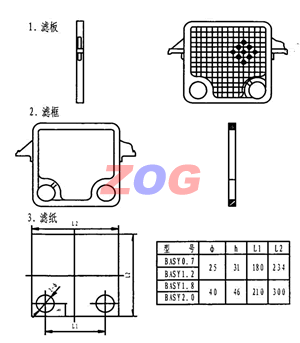

十二、易損件圖
十三、隨機附件
裝箱單
產品出廠合格證
沖孔器
濾紙
耐壓油管兩件（5米/根）
