手動液壓彎管機
 |
 |
 |
| 中工W-Q/WQJ22-114手動液壓彎管機，彎管壁厚<6mm 鑄鋼模具，模具永遠不壞。 |
中工Q-S22-114手動彎管機，彎管壁厚<6mm鑄鐵模具，如使用不當會損壞模具。 | 中工W-V22-159電動液壓彎管機,壁厚<12mm,鑄鋼模具,速度快 |
手動液壓彎管機配置有快速柱塞，及慢速柱塞按照需要有兩種不同的彎管速度，鑄鋼模具不會因?yàn)閺澒芙嵌鹊膯栴}及孔位插錯導至模具的損壞。
1、如管子壁厚為2-5mm可選擇中工Q-D電、手動彎管機或中工W-G電動彎管或中工W-Q手動液壓彎管機。
2、管子壁厚0.5-4mm選擇DWQJ滾動式彎管機
3、管徑較小10-25mm選擇中工Q-S25手動彎管機
4、壁厚≤12mm選擇中工W-V電動彎管機
| 型號 | 適用管徑 | 最大工作壓力 | 最大工作行程 | 彎曲角度 | 油箱容量(15#機油) | 型號 |
| 中工W-Q2 | 22-60mm | 45MPa | 250mm | 90°≤a<180° | 1.2Kg | WQJ60 |
| 中工W-Q3 | 22-90mm | 50MPa | 320mm | 90°≤a<180° | 2.5Kg | WQJ90 |
| 中工W-Q4 | 22-108mm | 63MPa | 415mm | 90°≤a<180° | 4Kg | WQJ108 |
| 中工W-Q5 | 22-114mm | 63MPa | 415mm | 90°≤a<180° | 4Kg | WQJ5 |
二、概述：本廠生產的手動液壓彎管機是參考日本同類產品設計并制造，液壓部分用快慢手搖泵并設置超負荷卸荷機構及濾油器，故該機具有結構合理，重量輕、體積小、使用時間長的特點，為建筑、化工、水暖、石油、煤炭等部門理想的手動彎管工具。
三、使用方法
l、將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
四、注意事項：1、手動液壓彎管機使用前首先檢查油箱內的油是否充足，如不足應加滿。
2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.
3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或?qū)⒛Ｗ訚q裂。
4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。
5、手動液壓彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗
6、手動液壓彎管機使用15號機械油。
五、易損件
為方便用戶維修，將手動液壓彎管機易損密封件放入備件袋中。
l、YX型密封圈D28(1只)，D16(2只)。
六、可能發生的故障及排除方法：
| 故障 | 產生原因 | 排除方法 |
| 1、活塞桿伸出一定長度后搖動手柄，項桿一伸一縮。 | 加油螺塞未擰松 | 擰松加油螺塞 |
| 泵體中出油閥口不密封出油閥鋼球不園整 | 油中有垃圾，應換干凈的機油，更換鋼球。 | |
| 2、大、小泵活塞桿處滲油 | 密封圈損壞 | 將備件袋中密封圈換上 |
| 3、開關處滲油 | 開關內壓圈太松 | 拆下限位螺釘和開關后，擰緊壓圈 |
| 4、頂桿頂出無力， 不能工作。 | 開關內鋼球密封不好開關頂端沒有頂牢鋼球或掉落鋼球 | 調換鋼球擰緊開關，如無鋼球，應加鋼球。 |
| 5、頂桿頂端漏油 | 活塞桿頂端密封圈損壞 | 更換14×2.4 O型密封圈(自備) |
| 6、大、小泵吸油不足 | 濾網器內濾網上附有垃圾或油量不足 | 擰下12序號零件，用汽油清洗網體并加滿油。 |
| 7、模子安裝孔裂開 | 模子項出時有側向載荷 如：彎過的工件再?gòu)潟r(shí)位置未放正 |
檢查兩個支承輪位置是否對稱，支承輪和工件貼合處涂油，放正第二次彎曲的位置。 |
| 8、拾泵也稱冒泵、回泵 | 出油閥鋼球不能正常復位 | 將作用桿(15）伸出，使柱塞泵上有壓力時，在手柄座(14)上用郎頭敲擊幾下即可使閥球復位。 |
七、本廠手動液壓彎管機配套模具及管材直徑壁厚、標準(單位：mm)
| 中工W-Q1 | 配套模具 | 0.5” | 0.75” | 1” | 1.25” | 1.5” | 2” | |||
| 管材直徑 | 21.25 | 26.75 | 33.5 | 42.25 | 48 | 60 | ||||
| 壁厚 | 2.75 | 2.75 | 3.25 | 3.25 | 3.5 | 3.5 | ||||
| 中工W-Q2 | 配套模具 | 同上 | 2.5” | 3” | ||||||
| 管材直徑 | 75.5 | 88.5 | ||||||||
| 壁厚 | 3.75 | 4 | ||||||||
| 中工W-Q3 | 配套模具 | 同上 | 4“ | |||||||
| 管材直徑 | 108 | |||||||||
| 壁厚 | 4.5 | |||||||||
八、結構示意圖

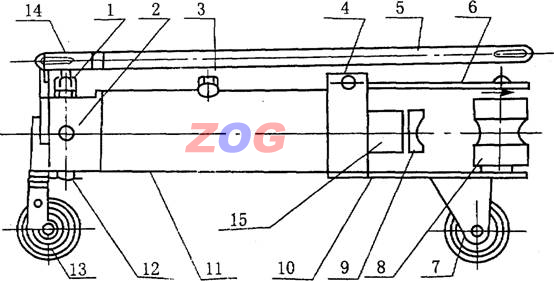

WQJ系列液壓彎管機結構示意圖
1、柱塞泵； 2、開關；3、加油口； 4、油缸座； 5、手柄；
6、上模板； 7、后輪；8、支承輪： 9、彎管模； 10、下模板；
11、油箱；12、濾油器；13、前輪：14、手柄座；15、作用桿；
裝箱單
| 序號 | 名稱 | 數量 | 備注 |
| 1 | 機體 | 1 | |
| 2 | 上、下翼板 | 2 | |
| 3 | 模子 | G60—6只G90—8只G108—9只 | |
| 4 | 支承輪 | 2 | |
| 5 | 支承輪銷 | 2 | |
| 6 | 手柄 | l | |
| 7 | 備件袋 | 1 | 內裝：快泵密封圈1只，慢泵密封圈2只 |
| 8 | 說明書 | l |
