手動彎管器

中工Q-S/SWG25手動彎管器是彎制小管徑,管壁厚在2mm以內的不型冷彎式手動彎管機。不用加熱灌沙等工藝。彎曲圓弧清晰、光滑、變形小。使用方便,便于攜帶。
1、管子壁厚2-5mm選擇中工Q-D電、手動彎管機或中工W-G電動液壓彎管機
2、管子壁厚為0.5-4mm可選取擇DWQJ滾動式彎管機。
3、管徑較小10-25mm選擇中工Q-S25手動彎管機
4、壁厚≤12mm選擇中工W-V電動彎管機
二、參數
彎管外徑 × 壁厚( mm ) | 最大彎曲角度 | 彎曲半徑 |
Φ 10×2.25 | ≤ 180 ° | 4D |
Φ 12×2.25 | ≤ 180 ° | 4D |
Φ 14 × 2.25 | ≤ 180 ° | 4D |
Φ 16 × 2.75 | ≤ 180 ° | 4D |
Φ 19 × 2.75 | ≤ 180 ° | 4D |
Φ 22 × 2.75 | ≤ 180 ° | 4D |
Φ 25 × 2.75 | ≤ 180 ° | 4D |

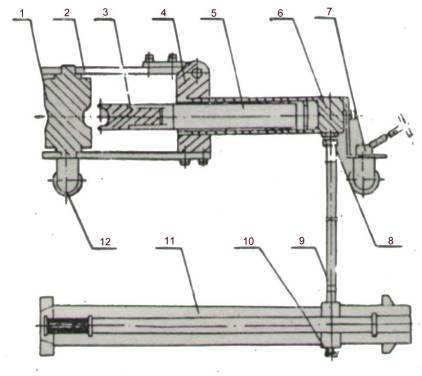

三、 產品結構特點
5 、螺栓 6 、定位塊 7 、絲桿 8 、螺母
9 、手柄 10 、套柄 11 、搖板 12 、螺栓
四、 使用方法
a) 先把底座 1 固定。
b) 根據所需彎管尺寸選擇模頭和滾輪。
c) 使用時模頭套入底痤軸上,然后把支架 2 套入軸上,再把滾輪 4 放入定位塊,用螺栓 12 套入固定。d) 把支架轉到搖板 11 處,把所彎的管子插入模頭和滾輪之間,調節螺母8,使模頭、管子、滾輪貼合。即可轉動手柄。
