手提式電動試壓泵
中工D-T2.5-6.3電動試壓泵 3DY大流量電動試壓泵
一、參數及簡介
中工D-T手提式電動試壓泵、3DY大流量電動試壓泵適用范圍廣，采用大流量柱塞泵，流量大，適用于水或液壓油作介質，對各種壓力容器、管道、閥門等進行壓力實驗，亦用于作液壓動力，供給所需求的壓力，適合于化工、石油、煤炭、冶煉、造船等行業。
連續工作或使用頻率高及試壓容器較大大功率中工4Y電動試壓泵或中工4K壓力自控電動試壓泵
| 型號 | 壓力 | 流量 | 功率 | 水箱容積 | 舊型號 |
| 中工D-T1 | 2.5MPa | 360L／H | 750W | 14升 | 3DSY2.5 |
| 中工D-T2 | 3MPa | 360L／H | 750W | 14升 | 3DSY3 |
| 中工D-T3 | 5MPa | 360L／H | 750W | 14升 | 3DSY5 |
| 中工D-T4 | 6.3MPa | 360L／H | 750W | 14升 | 3DSY6.3 |
| 型號 | 流量 L/h |
排出壓力 MPa |
泵速 Min-1 |
電機 | 外形尺寸 長x寬x高 mm |
重量 kg |
|
| 型號 | 功率kW | ||||||
| 3DY1150/15 | 1150 | 15 | 750 | Y132M-4 | 7.5 | 1405x600x680 | 180 |
| 3DY1000/25 | 1000 | 25 | |||||
| 3DY750/31.5 | 750 | 31.5 | |||||
| 3DY600/40 | 600 | 40 | |||||
| 3DY400/60 | 400 | 60 | |||||
| 3DY300/70 | 300 | 70 | |||||
本公司試壓泵具有結構緊湊、合理、操作省力、整機重量輕、維修方便、防銹、中工D-T電動試壓泵采用電機驅動，大大地提高工作效率等特點。
三、當你接到試壓泵時
1、首先，檢查你所訂產品的制造廠、型號是否正確。
2、開箱后，根據裝箱單清點附件是否齊全。
3、在運輸中，電動試壓泵是否有損壞現象。
4、仔細閱讀說明書后，才能使用。
四、結構
電動試壓泵由電機驅動進行工作，該機由機體、開關、壓力表、水箱、電機等組成。
五、工作原理(見圖一)
1、檢查水箱中水位，連接電源線。
2、順時針擰緊手輪開關。
3、按啟動按鈕，電機工作，當壓力表指針超過調定的額定壓力時，壓力不會上去
4、試壓結束后，逆時針擰松開關，介質流回水箱。
六、規格與性能參數
中工D-T2.5、壓力2.5MPa、流量360L／H、電機功率750W、水箱容積14升。
中工D-T6.3、壓力6.3MPa、流量360L／H、電機功率750W、水箱容積14升。
七、注意事項
l、使用前，首先將開關順時針擰緊。
2、使用的工作介質必須經100目／寸濾網過濾后才能注入水箱，吸水口不能露出水面。
3、不宜在有酸堿、腐蝕性物質的工作場所使用。
4、停止使用后，應用煤油或火油作介質過濾一下。
八、故障原因分析和排除方法
1、壓力不上來
a、檢查濾網上是否有垃圾，應清洗濾網。
b、水箱內吸水口是否露出液面，應適用加水。
c、開關是否擠緊。
d、連接管不密封。
e、單相閥閥口不密封，應拆下單相閥清洗。
2、噪音大
a、軸承損壞，應更換軸承。
b、柱塞頂死，應調松中間體襯套，適當擰松一轉。
c、柱塞偶咬死(更換柱塞偶)。
3、壓力不穩
a、開關未關死。
b、連接管不密封。
c、壓力表損壞，修理更換壓力表。
4、水吸不上來(見圖)
a、將電機垂直倒置，松開吸水口的吸水蓋，用鐵絲或鐵釘輕輕地插入小孔內，使鋼球不吸附在吸水閥上。b、按a方法不能解決，則將件49拆下，更換不銹鋼球或小彈簧。
九、易損件
為方便用戶，手動試壓泵備有YX密封圈1只，電動試壓泵無易損件，可根據損壞零件向本公司購置。
十、裝箱單
機體1件、軟管1根、合格證1l張、說明書1份。

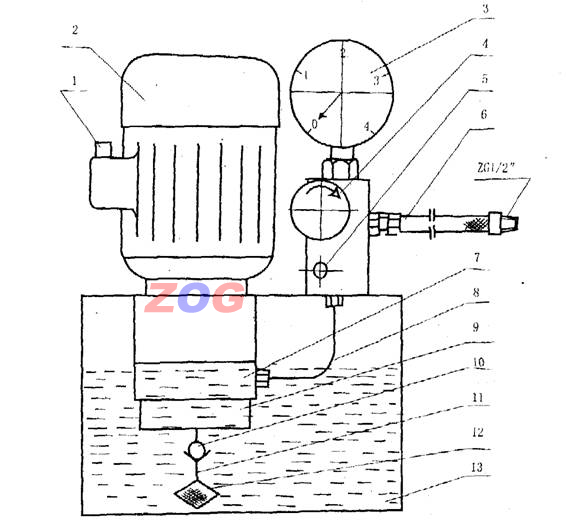

工作原理圖
1、電機開關 2、電機 3、壓力表 4、壓力開關 5、高壓卸荷 6、出水軟管
7、泵體 8、紫銅管 9、吸水開關 10、吸水單向閥 11、吸水管 12、濾網 13、水箱
