螺栓拉伸器

螺栓拉伸器(中工L-B/YZLB M16-900)壓力150Mpa一個拉伸器主機只可拉伸一個螺栓，有外徑小的特點	中工L-D/YZLBD(M30-YS900)螺栓拉伸器(80MPA可定做150MPA)普通型，壓力低，價格低	中工L-S/YZLS高壓互換型螺栓拉伸器( M20-115)壓力150Mpa通過更換螺栓拉伸頭，一個拉伸器主機可以適用于不同規格的螺栓進行拉伸。相對于普通螺栓拉伸器具有平均價格低，但外徑較大

中工L-B/YZLB螺栓拉伸器高強度合金鋼材質，最大工作壓力150MPA，螺栓在螺栓拉伸器的精確拉伸下伸長，方便螺母擰緊，超高壓，保證在更小的空間內，產生更大的拉伸力，執行化工部螺栓液壓上緊裝置標準HG/T21573-95，壓力大，外徑小，拉伸力大等特點。比中工L-S互換型螺栓拉伸器有更小的外徑可用于范圍有限制的場合。
1、低壓力拉伸器用于拉伸力較小地方。
2、執行機械標準的雙級高型拉伸器壓力低，外徑小，高度較長。
3、螺栓從螺母伸出長度最少為螺栓直徑的0.8倍
4、如以下參數不符合要求可根據實際工況條件及特殊要求定制。需先填寫 螺栓工況情況調查表

型號	螺紋規格		最大拉伸力(KN)	尺寸					行程	壓力MPA	舊型號
	M	Inch		外徑C	高度E	A	B	D
中工L-B16	M16	5/8	126	52	72	37	41	16	10	150	YZLB16
中工L-B18	M18	3/4	172	62	76	40	46	18	10	150	YZLB18
中工L-B20	M20	3/4	208	66	78	42	51	19	10	150	YZLB20
中工L-B22	M22	7/8	264	72	86	45	51	20	10	150	YZLB22
中工L-B24	M24	1	327	78	88	49	59	22	10	150	YZLB24
中工L-B27	M27	1-1/8	448	88	93	55	65	25	10	150	YZLB27
中工L-B30	M30	1-1/8	448	98	93	61	72	27	15	150	YZLB30
中工L-B33	M33	1-1/4	679	108	103	66	76	29	15	150	YZLB33
中工L-B36	M36	1-3/8	810	118	108	71	80	32	15	150	YZLB36
中工L-B39	M39	1-1/2	810	118	112	77	89	34	15	150	YZLB39
中工L-B42	M42	1-5/8	917	126	114	83	91	37	15	150	YZLB42
中工L-B45	M45	1-3/4	952	130	118	89	94	39	15	150	YZLB45
中工L-B48	M48	1-7/8	1151	142	122	94	102	42	15	150	YZLB48
中工L-B52	M52	2	1277	148	124	102	110	46	15	150	YZLB52
中工L-B56	M56	2-1/4	1455	160	138	106	119	49	15	150	YZLB56
中工L-B60	M60	2-3/8	1455	160	142	114	131	52	15	150	YZLB60
中工L-B64	M64	2-1/2	1794	178	151	120	131	55	15	150	YZLB64
中工L-B68	M68	2-3/4	1794	178	159	124	146	58	15	150	YZLB68
中工L-B72	M72	2-7/8	2116	192	173	130	146	62	15	150	YZLB72
中工L-B76	M76	3	2579	215	177	135	161	65	15	150	YZLB76
中工L-B80	M80	3-1/4	2579	215	197	142	161	68	15	150	YZLB80
中工L-B85	M85	3-3/8	2963	230	202	150	175	72	15	150	YZLB85
中工L-B90	M90	3-1/2	3506	250	218	160	177	77	15	150	YZLB90
中工L-B95	M95	3-3/4	3951	265	225	170	202	80	15	150	YZLB95
中工L-B100	M100	4	4573	285	225	178	212	85	15	150	YZLB100

螺栓工況調查表

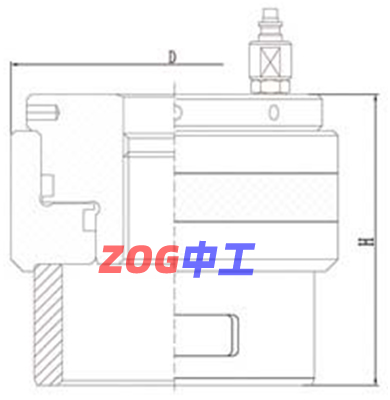

中工LZ型螺栓拉伸器(最高壓力150MPA)

型號	螺栓直徑 mm	螺栓直徑 inch	外徑D mm	高度H mm	油缸面積 m㎡	拉伸力 KN	行程 mm
中工LZ-24	M24	1	76	98	1570.8	235.6	10
中工LZ-27	M27	2001-1-8	88	110	2258	338.7	10
中工LZ-30	M30*3.5		98	115	3063	459.5	15
中工LZ-33	M33*3.5	2001-1-4	98	120	3063	459.5	15
中工LZ-36	M36*4	2001-3-8	110	122	3985.9	597.9	15
中工LZ-39	M39*4	2001-1-2	115	124	4260.8	639.1	15
中工LZ-42	M42*4.5	2001-5-8	120	127	5026.6	754	15
中工LZ-45	M45*4.5	2001-3-4	130	133	6185	927.8	15
中工LZ-48	M48*5	2001-7-8	141	140	7461.3	1119.2	15
中工LZ-52	M52*5	2	154	145	8855.3	1328.3	15
中工LZ-56	M56*5.5	2002-1-4	165	155	10367.2	1555.1	15
中工LZ-60	M60*6.5	2002-1-2	178	160	11996.9	1799.5	15
中工LZ-64	M64*4		183	165	12507.4	1876.1	15
中工LZ-68	M68*4	2002-3-4	194	180	14294.2	2144.1	15
中工LZ-72	M72*4		205	200	16198.8	2429.8	15
中工LZ-76	M76*6	3	216	205	17376.9	2606.5	15
中工LZ-80	M80*4	2003-1-4	225	220	17966	2694.9	15
中工LZ-85	M85*6	2003-3-8	230	230	18555	2783.3	15
中工LZ-90	M90*4	2003-1-2	235	245	19144.1	2871.6	15
中工LZ-95	M95*6		245	285	21362.8	3204.4	15
中工LZ-100	M100*6	4	252	315	22619.4	3392.9	15
中工LZ-105	M105*4	2004-1-8	270	325	25034.6	3755.2	15
中工LZ-110	M110*6	2004-3-8	280	335	27567.5	4135.1	15
中工LZ-115	M115*4	2004-1-2	290	355	30218.1	4532.7	15
中工LZ-120	M120*6	2004-3-4	300	365	32986.7	4948	15
中工LZ-125	M125*4	5	320	365	34557.6	5183.6	15
中工LZ-140	M140*4	2005-1-2	330	390	34695	5204.2	15
中工LZ-150	M150*6	6	350	400	39269.9	5890.5	15
中工LZ-160	M160*6	2006-3-8	370	410	43295	6494.3	15
中工LZ-360	TP360	/	610	705	130624	18287.4	100
中工LZ-520	B520	/	1000	1200	306150	30615	200

中工L-D普通型單油路液壓螺栓拉伸器(80MPA也可按要求做到150MPA)

型號	螺紋d	外徑D	H1	H2	H3 mim	d1	活塞		拉伸力	壓力	舊型號
							面積	行程
	mm						cm2	mm	KN	Mpa
中工L-D30	M30×3.5	70	70	26	-	54	15.7	5	110	60-150	YZLBD30
中工L-D33	M33×3.5	76	72	28	-	60	17.3	5	130	60-150	YZLBD33
中工L-D36	M36×4	83	74	30	-	66	18.9	5	160	60-150	YZLBD36
中工L-D39	M39×1	88	75	32	-	72	24.5	5	200	60-150	YZLBD39
中工L-D42	M42×4.5	94	76	34	-	77	26.5	5	220	60-150	YZLBD42
中工L-D45	M45×4.5	100	78	38	-	83	28.5	5	260	60-150	YZLBD45
中工L-D48	M48×5	106	80	40	-	89	35.3	5	290	60-150	YZLBD48
中工L-D52	M52×5	112	82	45	-	94	37.6	5	350	60-150	YZLBD52
中工L-D56	M56×5.5	124	84	48	-	100	48	5	400	60-150	YZLBD56
中工L-D60	M60×5.5	136	86	51	-	106	59.7	5	460	60-150	YZLBD60
中工L-D64	M64×6	142	88	53	-	112	62.9	5	520	60-150	YZLBD64
中工L-D68	M68×6	153	90	58	-	118	76	5	600	60-150	YZLBD68
中工L-D72	M72×6	165	92	62	-	124	90.3	5	680	60-150	YZLBD72
中工L-D76	M76×6	171	95	64	-	130	94.3	5	760	60-150	YZLBD76
中工L-D80	M80×6	183	105	68	-	136	110	5	860	60-150	YZLBD80
中工L-D85	M85×6	195	110	72	-	143	127.2	5	1000	60-150	YZLBD85
中工L-D90	M90×6	207	115	74	-	146	145.5	5	1100	60-150	YZLBD90
中工L-D95	M95×6	218	120	80	-	157	165	5	1200	60-150	YZLBD95
中工L-D100	M100×6	224	125	84	-	164	170.5	5	1300	60-150	YZLBD100
中工L-D105	M105×6	228	180	88	-	175	197.3	5	1500	60-150	YZLBD105
中工L-D110	M110×6	254	145	95	-	181	220	5	1700	60-150	YZLBD110
中工L-D115	M115×6	260	155	95	-	188	266.2	5	1800	60-150	YZLBD115
中工L-D120	M120×6	271	165	100	-	194	238.8	5	1900	60-150	YZLBD120
中工L-D125	M125×6	277	175	105	-	198	245	5	2000	60-150	YZLBD125
中工L-D130	M130×6	289	185	110	-	210	270.4	5	2200	60-150	YZLBD130
中工L-D140	M140×6	307	195	115	-	228	303.9	5	2400	60-150	YZLBD140
中工L-D150	M150×6	325	205	125	-	245	325.2	5	2600	60-150	YZLBD150
中工L-D160	M160×6	342	215	133	-	263	361.9	5	2800	60-150	YZLBD160
中工L-D170	M170×6	360	225	146	275	275	376.8	5	3014.4	60-150	YZLBD170
中工L-D180	M180×6	375	235	154	290	292	416.3	5	3330.4	60-150	YZLBD180
中工L-D190	M190×6	290	240	162	310	308	465.9	5	3727.2	60-150	YZLBD190
中工L-D200	M200×6	415	250	170	320	322	509.7	5	4077.6	60-150	YZLBD200
中工L-D220	S220×8	460	260	186	360	358	612.6	5	4900.8	60-150	YZLBD220
中工L-D240	S240×8	500	270	205	385	384	724.9	5	5799.2	60-150	YZLBD240
中工L-D250	S250×12	516	280	210	400	405	779.3	5	6234.4	60-150	YZLBD250
中工L-D260	S260×12	535	290	220	416	418	835.7	5	6685.6	60-150	YZLBD260
中工L-D280	S280×12	570	300	235	450	454	954.3	5	7634.4	60-150	YZLBD280
中工L-D300	S300×12	600	310	250	480	484	1040.9	5	8327.2	60-150	YZLBD300
中工L-D320	S320×12	635	320	270	515	514	1143.5	5	9148.0	60-150	YZLBD320
中工L-D340	S340×12	670	330	285	545	544	1281.8	5	10254.4	60-150	YZLBD340
中工L-D360	S360×12	710	350	300	580	580	1442	5	11535.2	60-150	YZLBD360
中工L-D380	S380×12	745	360	320	610	615	1596.7	5	12773.6	60-150	YZLBD380
中工L-D400	S400×12	780	380	330	640	645	1759.3	5	14074.4	60-150	YZLBD400
中工L-D420	S420×18	830	400	350	675	675	1962.7	5	15701.6	60-150	YZLBD420
中工L-D440	S440×18	875	420	365	710	710	2258	5	18064.0	60-150	YZLBD440
中工L-D460	S460×18	945	460	380	740	740	2736.3	5	21890.4	60-150	YZLBD460
中工L-D480	S480×18	1005	480	400	770	775	3122.8	5	24982.4	60-150	YZLBD280
中工L-D500	S500×18	1050	500	420	800	805	3487.2	5	27897.6	60-150	YZLBD500
中工L-D520	YS520×20	1110	525	440	835	855	3722.8	5	29782.4	60-150	YZLBD520
中工L-D550	YS550×20	1170	555	470	880	905	4172.1	5	33376.8	60-150	YZLBD550
中工L-D600	YS600×20	1230	580	500	960	965	4423.4	5	3387.2	60-150	YZLBD600
中工L-D620	YS620×20	1300	615	525	995	1015	4966.9	5	39735.2	60-150	YZLBD620
中工L-D680	YS680×20	1370	645	555	1090	1085	5360.4	5	42883.2	60-150	YZLBD680
中工L-D720	YS720×24	1440	685	600	1150	1155	5881.1	5	47048.8	60-150	YZLBD720
中工L-D750	YS750×24	1510	715	620	1200	1205	6506.3	5	52050.4	60-150	YZLBD750
中工L-D800	YS800×32	1600	760	660	1280	1285	7255.7	5	57805.6	60-150	YZLBD800
中工L-D850	YS850×32	1690	800	700	1360	1365	8048.8	5	64390.4	60-150	YZLBD850
中工L-D900	YS900×32	1800	850	740	1440	1445	9153.9	5	73231.2	60-150	YZLBD900

通�？筛鶕�客戶的實際工況條件及特殊要求定制。 螺栓工況調查表
