精細濾油車
 |
 |
 |
| 中工L-U/YZLU/LUC精細濾油車二級過濾,通過更換精濾芯,濾油精度可以達到3μm-40μm,可對高標號液壓油進行過濾,具有價格低,移動方便優點.LUC是舊型號 | 板框加壓濾油機(YBLY/BASY50-200)濾紙為過濾材料,過濾精度達到5μm,對高標號液壓油需選用LUC濾油車或真空濾油機進行過濾 | 真空濾油機(中工L-C10-20)過濾變壓器油、透平油、機油、液壓油等油液中水份，氣體和雜質微粒的理想設備 |
精細濾油車首先磁性過濾器有效去除鐵的雜質，粗濾芯對油進行粗濾，以去除大的雜質,然后通過精芯對油進行第二次精濾，可更換不同精度的濾芯，以滿足不同精度要求的過濾，采用優質大流量齒輪泵，過慮速度更快。
1、油中的含水量少，更低的過慮成本，選用YBLY板框式濾油機
2、油液含水份較多，選用中工L-C真空濾油機
二、技術參數與用途
| 型號 | 流量L/min | 粗濾精度μm | 精過濾度 μm | 壓力損 失MPa |
磁鐵吸力N | 電機功率 kw | 電機電 壓 V |
重量kg | 舊型號 |
| 中工L-U16 | 16 | 100 | 3 5 10 20 30 40 |
<0.02 | 2 | 0.37 | 220/380 | 60 | JLC/LUC-16 |
| 中工L-U25 | 25 | 0.37 | 70 | JLC/LUC-25 | |||||
| 中工L-U40 | 40 | 0.75 | 90 | JLC/LUC-40 | |||||
| 中工L-U50 | 50 | 0.75 | 95 | JLC/LUC-50 | |||||
| 中工L-U63 | 63 | 1.1 | 100 | JLC/LUC-63 | |||||
| 中工L-U80 | 80 | 1.1 | 110 | JLC/LUC-80 | |||||
| 中工L-U100 | 100 | 1.5 | 120 | JLC/LUC-100 | |||||
| 中工L-U125 | 125 | 1.5 | 130 | JLC/LUC-125 | |||||
| 中工L-U160 | 160 | 2.2 | 380 | 140 | JLC/LUC-160 | ||||
| 中工L-U200 | 200 | 3 | 150 | JLC/LUC-200 | |||||
| 中工L-U260 | 260 | 4 | 180 | JLC/LUC-260 | |||||
| 中工L-U300 | 300 | 5 | 200 | JLC/LUC-300 |

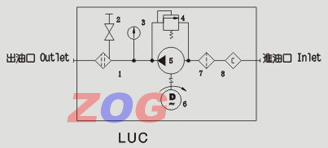

三、油路圖：
1、精過濾器 2、排氣閥 3、壓力表 4、安全閥 5、泵 6、電動機 7、粗過濾器 8、磁性過濾器 9、流量計

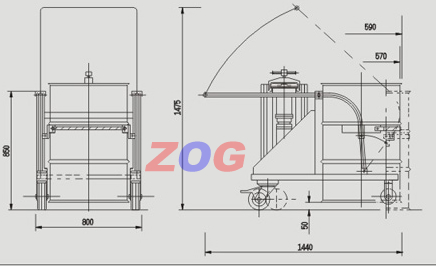

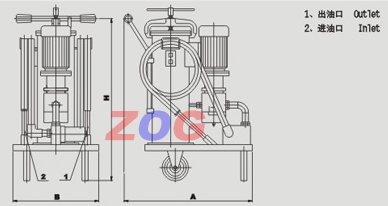

四、型號說明：
1、LUC系列
| 型號 | 尺寸 | ||
| H | A | B | |
| LUC-16 | 920 | 470 | 350 |
| LUC-40 | 930 | 648 | 400 |
| LUC-63 | 960 | 560 | 400 |
| LUC-100 | 960 | 560 | 400 |
六、用戶自配附件與易損備件：
| 濾油車型號 | 備件名稱 | |||
| 粗過濾濾芯型號 | 精過濾濾芯型號 | 骨架式油封 | PVC增強軟管mm | |
| LUC-16×* | CWU-16×100-J | CZX-16×*# | 20×40×10 | 吸油φ32，回油φ19 |
| LUC-40×* | CWU-40×100-J | CZX-40×*# | 25×45×10 | 吸油φ32，回油φ25 |
| LUC-63×* | CWU-63×100-J | CZX-63×*# | 25×45×10 | 吸油φ32，回油φ25 |
| LUC-100×* | CWU-100×100-J | CZX-100×*# | 30×50×10 | 吸油φ32，回油φ25 |
七、濾油車使用與保養維修
1、濾油車在啟動時，應注意不能使油泵反轉，以免引起油泵軸封吹出導致吸入空氣。
2、濾油車在使用過程中，油泵可能吸入空氣，影響油泵流量，為了達到濾油車的額定流量以及保證精細濾芯的正常工作，應及時打開排氣閥，以便將濾筒中的空氣排凈（即排氣閥出油后），排完空氣之后及時關閉排氣閥。
3、濾油車使用一段時間后，如因污染物嚴重堵塞粗過濾器表面而使吸油不暢，引起油泵噪聲過大，應停機取出濾芯清洗。
4、精細濾芯在使用一段時間后，易被污染物逐漸堵塞，引起濾筒壓力升高，當壓力達到0.4MPa時，需及時更換精細濾芯。
5、使用的吸油、出油軟管應隨時保持清潔。
6、如果濾油車抽不出油，請檢查認定： a、油泵轉向是否正確； b、油箱至吸油口間的各零部件密封是否可靠，吸油口是否離開油面或油液已吸完； c、粗濾器濾芯是否堵塞。
7、濾油車流量顯著減少，請檢查認定： a、粗、精過濾濾芯是否堵塞嚴重； b、油泵軸油封是否磨損或因反轉而造成吹出。
8、過濾壓力突然下降，請檢查精細濾芯是否被擊穿。
八、使用注意事項
1、濾油車電纜與電源連接時應確認電源電壓、頻率與電機標牌一致，電源連接安全可靠。
2、濾油車進出油軟管擺放在工作位置后，即可啟動濾油車工作。
濾油車啟動、停止步驟如下：
（1）點動電機確認電機轉向與要求一致（電機風輪順時針轉動）。如不一致，可通過調換電機接線位置使之一致。
（2）電機轉向確認后，啟動電機，同時觀察進出油口的工作狀況及壓力表的壓力，如工作正常，可連續工作。
（3）工作完成后，手動停止開關，電機停止工作，斷開連接電源。
3、 齒輪泵上的安全閥出廠前已調好（16bar）,不需要調整。
4、 濾油車啟動后，如無油從壓油管流出，可檢查如下內容：
a、吸油軟管吸油是否充分（油粘度高、溫度低時會造成吸油不足），必要時可向吸油軟管預充油。
b、吸油濾油器是否堵塞�？啥ㄆ谇逑次蜑V油器。
c、齒輪泵上的安全閥是否處于低壓狀態。
5、濾油車頂蓋上裝有壓力表，當指針到達一定壓力（一般6bar左右）值時，應及時更換濾芯。
6、濾芯更換
a、更換濾芯時必須確認濾油車處于停機狀態，濾油器必須卸壓（壓力表顯示0bar狀態），可以通過擰松濾油器蓋板上的排氣螺塞卸壓。
更換濾芯過程：
b、擰松濾油器蓋板上四個手柄螺栓，并沿空眼拉下。將濾油器蓋板向上拉（亦可用木棒從下輕輕向上敲），取下蓋板，將濾芯從濾筒中取出。
c、將新的濾芯放在濾筒中。為便于安裝，可在濾芯上的O型圈處涂潤滑油。將濾油器蓋板對正濾筒，輕輕均勻向下壓，注意濾油器蓋板內的O型圈不要被夾斷，最后將四個手柄擰好。
d 更換濾芯或清洗濾筒時，可通過放油球閥將油排出。
7、隨機濾芯已裝于濾油器中。用戶可根據使用工況選擇濾芯精度。
