真空濾油機

中工L-C/YZLC10-20　 中工L-C/YZLC30-50　 中工L-C/YZLC80-100 　　中工L-C/YZLC125-260 一、產品參數
1、油中的含水量少，選用YBLY板框式濾油機或LUC精細濾油車。
2、油液含水份較多，選用中工L-C真空濾油機
3、對流量沒有要求的可選用WG、GLJ板框式加壓過濾機及使用濾芯過濾油液LUC精細濾油車。

性能\參數\型號		中工L-C1	中工L-C2	中工L-C3	中工L-C5	8	10	12	15	20	26
工作能力	擊穿電壓KV	≥60
	流量L/min	≥10	≥20	≥30	≥50	≥80	≥100	≥125	≥150	≥200	≥260
真 空 度	極限(表式計)Pa	≤90
	工作(表式計)Pa	≤400
工作壓力(MPa)		≤0.35				≤0.5
工作噪音dB(A)		≤70				≤75		≤80
含水量PPm		≤7
含氣量%		≤0.3
清潔度NAS		≤7
過濾精度μm		0.5~0.8
電加熱功率KW		9	15	15	15	24	24	48	60	72	144
總功率KW		10.5	16	16.5	17	27	27	56	67.2	80	156
電源電壓		380
油溫范圍		40℃~75℃
平均無故障工作時間		h≥5000
連續工作時間		h≥150
機器凈重kg		100	150	180	260	550	600	900	950	1000	1280
被處理油特征		含氣量不大于12%,含水量不大于50PPm，擊穿電壓不小于25KV的新油三次處理后
舊型號		YZLC-10	-20	-30	-50	-80	-100	-125	-150	-200	-260

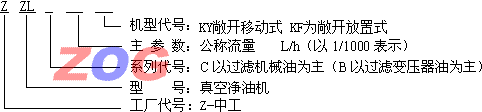

型號說明

二、簡介
真空濾油機（真空凈油機）嚴格執行國家規范以DL/T521-93真空凈油機運用輔導則為標準，有體積小、移動方便、噪音低、功能安穩，操作方便安全等特色，是各電廠電站變電所，電器制作廠，工礦企業過濾變壓器油、透平油、機油、液壓油等油液中水份，氣體和雜質微粒的抱負設備。是本廠選用最新技術設計制作的一種新式油料凈化設備，污油液凈化后可達到新油規范且不影響原油的理化功能，是節能降耗的綠色環保設備，具有很好的經濟價值和社領會義。
三、結構簡圖及原理示意圖

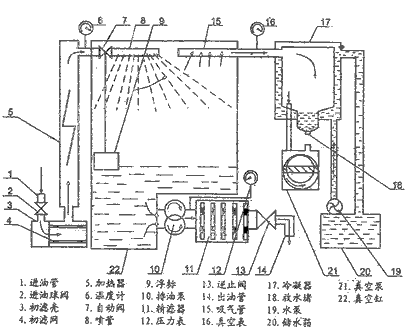

中工L-C80-200真空濾油機工作原理示意圖

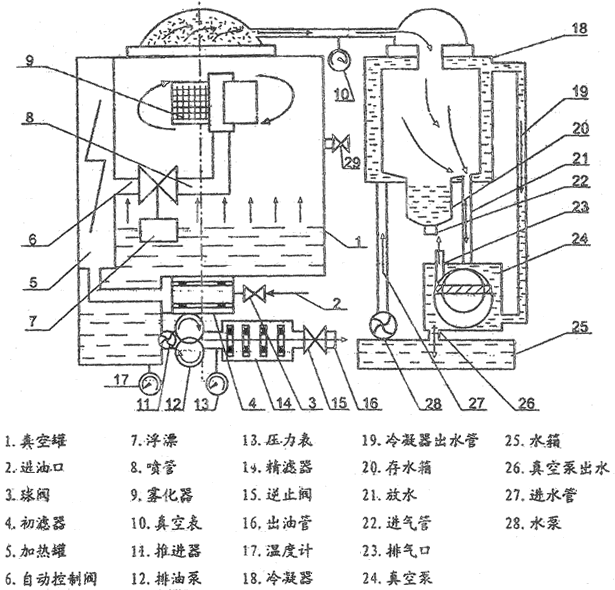

中工L-C5-50真空濾油機工件原理圖示意圖

四、工作原理
真空濾油機是根據水和油的沸點不同原理而設計，它由真空加熱罐精濾器，冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成的。真空泵將真空罐內的空氣抽出形成真空，外界油液在大氣壓的作用下，經過油入口管道進入初濾器，清除較大顆粒，然后進入加熱罐內，經過加熱到40℃-75℃的油通過自動油漂閥，此閥是自動控制進入真空罐內的油量進出的平衡。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀，油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內。進入冷凝器內的水蒸氣經冷卻后再返原成水放出。在真空加熱罐內的油液，被排油泵排入精濾器通過濾油紙、濾布將微粒雜質過濾出來，從而完成真空過濾機迅速除去油中雜志、水份、氣體的全過程，使?jié)崈舻挠蛷某鲇吞幣懦鰴C外。
五、使用說明
連接好進出油管油路，接通380V，接好完全地線，檢查各電路是否聯接可靠，各油路閥門是否打開，準備無缺后，再進行操作程序，先啟動冷卻水泵，檢查水路循環是否正常，然后電動真空泵，使泵內的油能正常運行，再使真空泵攔蓄運轉。當真空表達到極限時，可打開進油閥，直止真空缸內下視窗看見油面時，即啟動排油泵開關，開始排油過濾雜質。油路正常循環打開加熱器開關，揮發油中的水份，如果油中水份較多時，內油沫會增高，此時必須打開放氣閥控制適當?shù)恼婵斩�，待水份減少、油沫下降后關閉放氣閥，使真空達到極限。此時要注意各儀表的反應，如果壓力表讀數大于0.3MPa時，說明精濾器內，濾紙吸有較多的雜質，需要更換新的濾紙，工作完畢后，參看工作原理示意圖，打開放氣閥，使真空度達到正常大氣壓，排完缸內的油，剩下的油從放油堵內放出，防止下次使用時混入不同型號的油中，在冬季特別注意，放凈真空泵內和水箱內的水，否則要凍壞真空泵和儲水箱。
六、常見故障及消除方法

故障情況	產生原因	消除方法
真空度達不到技術標準	被過濾油中含水多真空泵抽出氣體含水蒸氣過多 由于使用地點海拔高度不同，不在標準大氣壓情況下影響真空度變化 真空泵內，真空油低于油位線 真空油，由于使用時間長含水量多 各連接處密封漏氣 真空泵易損件磨損	屬正�，F(xiàn)象，需多次過濾 屬正常提高油的溫度使水達到蒸發 增加真空油 需要換新油 檢查維修 更換易損件
在正常工作情況下壓力大于0.3MPa	機器出油管太長輸送油位太高，出油口閥小或管太小 濾油紙吸有很多雜質	改換工作環境 更換濾紙
真空泵噴油	被過濾含油水量多，油沫上升被吸如真空本趕，真空泵內油位上升 真空泵內密封墊移位或損壞	更換真空油不得超過油位線 檢修
溫控不靈或無溫	溫控與溫度計不吻合路 加熱器燒壞或線路段或接觸器未吻合	調整溫控 檢修線路更換加熱器
排油泵無壓力出油量不足	初濾器網堵塞 排油泵油封漏氣 進油管被堵吸入缸底 吸油管太細或缸程太深 真空缸內噴翼小孔堵塞	清洗初濾網 調整油封壓蓋或更換新油封 檢查 造善環境 拆洗

七、注意事項

接通電源必須要接好接線才能操作。

操作時，注意電機轉動方向，要符合箭頭方向。

沒有油經過加熱器循環時，不得打開加熱器，否則會燒壞加熱器。

排油前，必須打開出油管道所有閥門。

工作環境溫度低于-30℃，高于+40℃不宜使用。

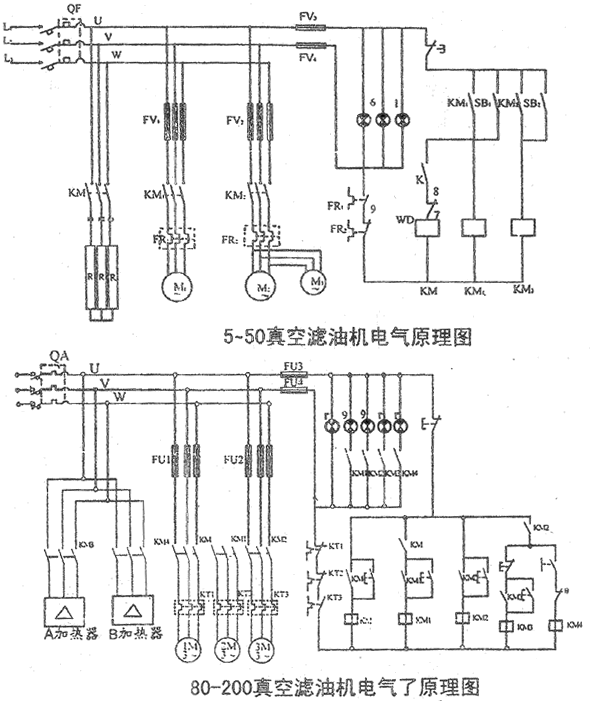

八、電氣原理圖
