自鎖千斤頂
 |
 |
 |
 |
| 中工L-V/YZL/CLL自鎖式千斤頂(50-1000T) 螺母自鎖，安全可靠，可長時間支撐重物，大直徑鍍鉻活塞桿設計，可負載自回，或油壓回縮。CLL老型號 | 同步自鎖式千斤頂(中工L-V50-1000T)多個自鎖式千斤頂同時頂升大體積重物時，通過同步閥進行同時頂升。 | 薄型自鎖式千斤頂(中工L-B60-560T)超薄設計用于正常自鎖千斤頂無法使用的狹小空間， 單作用液壓缸，負載回縮。 | 油壓回縮自鎖式千斤頂(YCL50-1000T)使用空間較大，并有控制回程要求時可選擇，油壓回程，操作方便可靠。 |

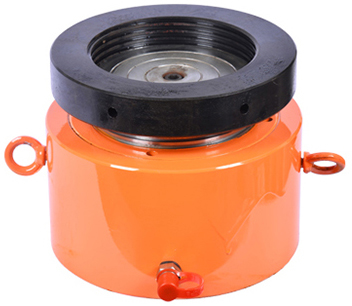

中工L-V/YZL/CLL自鎖千斤頂(螺母自鎖式千斤頂)：大直徑鍍硬鉻活塞桿，小噸位自鎖式千斤頂配置彈簧，彈簧回縮，大噸位自鎖千斤頂依靠大活塞桿及自重或雙向油壓回縮，可方便活塞桿回程克服一般自鎖式千斤頂(單作用，負載回縮)難于回降的難題，溢流功能限制行程并有保護千斤頂作用，主要用于需長時間支撐重物的場合(如大型橋梁頂升后需時間支撐)，去除油壓時可靠螺母鎖緊來長時間支撐重物，安全并且可靠。也可長時間用于水下，安裝有安全和保壓裝置，內置卸壓閥有效防止過載，鍍鉻具有更強耐腐蝕能力，使活塞桿摩擦力更小，可承受偏載負荷達承載噸位的 5-6%
1、雙向千斤頂可安裝液壓鎖（保壓閥）中工F-V/YZF電動千斤頂來支撐重物，油壓回縮可控。
2、電動泵站是根據自鎖千斤頂頂升速度要求進行選配，具體請查看相應的泵站中工B-V/YZB電動油泵。
型號說明:舊型號ZGL其中ZG是我公司注冊商標"中工®工業"首字母縮寫,因ZGL型號產品假貨太多,產品型號已換成帶有"中工"中文新型號,我公司中工®工業系列產品只有江蘇中工專業生產、銷售,如發現假貨請聯系:0523-86659681,我們將依法處理,商標注冊號:
8676501,8676481,4370864

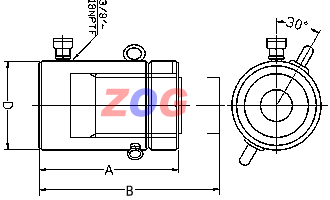

| 型號 | 噸位T | 行程 B-A mm |
本高 A mm |
伸展高度 B mm |
液壓缸面 積cm2 |
外徑 D mm |
活塞桿 直徑mm |
重量kg | 舊型號 | 舊型號 |
| 中工L-V50 | 55 | 50 | 164 | 214 | 78.54 | 127-140 | 100 | 36 | YZL55-50 | CLL-502 |
| 中工L-V51 | 100 | 214 | 314 | 40 | YZL55-100 | CLL-504 | ||||
| 中工L-V516 | 160 | 274 | 434 | 48 | YZL55-160 | CLL-506 | ||||
| 中工L-V52 | 200 | 314 | 514 | 51 | YZL55-200 | CLL-508 | ||||
| 中工L-V525 | 250 | 364 | 614 | 56 | YZL55-250 | CLL-5010 | ||||
| 中工L-V53 | 300 | 414 | 714 | 61 | YZL55-300 | CLL-5012 | ||||
| 中工L-V55 | 500 | 614 | 1114 | 73 | YZL55-500 | CLL55-500 | ||||
| 中工L-V56 | 600 | 714 | 1314 | 86 | YZL55-600 | CLL55-600 | ||||
| 中工L-V58 | 800 | 914 | 1714 | 98 | YZL55-800 | CLL55-800 | ||||
| 中工L-V510 | 1000 | 1114 | 2114 | 103 | YZL55-1000 | CLL55-1000 | ||||
| 中工L-V100 | 100 | 50 | 187 | 237 | 153.94 | 180-194 | 140 | 42 | YZL100-50 | CLL-1002 |
| 中工L-V101 | 100 | 237 | 337 | 51 | YZL100-100 | CLL-1004 | ||||
| 中工L-V1016 | 160 | 297 | 457 | 61 | YZL100-160 | CLL-1006 | ||||
| 中工L-V102 | 200 | 337 | 537 | 68 | YZL100-200 | CLL-1008 | ||||
| 中工L-V1025 | 250 | 387 | 637 | 76 | YZL100-250 | CLL-10010 | ||||
| 中工L-V103 | 300 | 437 | 757 | 85 | YZL100-300 | CLL-10012 | ||||
| 中工L-V105 | 500 | 637 | 1157 | 99 | YZL100-500 | CLL100-500 | ||||
| 中工L-V106 | 600 | 737 | 1357 | 110 | YZL100-600 | CLL100-600 | ||||
| 中工L-V108 | 800 | 937 | 1757 | 132 | YZL100-800 | CLL100-800 | ||||
| 中工L-V1010 | 1000 | 1137 | 2137 | 156 | YZL100-1000 | CLL100-1000 | ||||
| 中工L-V150 | 150 | 50 | 209 | 259 | 254.47 | 230-245 | 180 | 66 | YZL150-50 | CLL-1502 |
| 中工L-V151 | 100 | 259 | 359 | 86 | YZL150-100 | CLL-1504 | ||||
| 中工L-V1516 | 160 | 319 | 479 | 91 | YZL150-160 | CLL-1506 | ||||
| 中工L-V152 | 200 | 359 | 559 | 113 | YZL150-200 | CLL-1508 | ||||
| 中工L-V1525 | 250 | 409 | 659 | 125 | YZL150-250 | CLL-15010 | ||||
| 中工L-V153 | 300 | 459 | 759 | 148 | YZL150-300 | CLL-15012 | ||||
| 中工L-V155 | 500 | 659 | 1159 | 179 | YZL150-500 | CLL150-500 | ||||
| 中工L-V156 | 600 | 759 | 1359 | 206 | YZL150-600 | CLL150-600 | ||||
| 中工L-V158 | 800 | 959 | 1759 | 235 | YZL150-800 | CLL150-800 | ||||
| 中工L-V1510 | 1000 | 1159 | 2159 | 269 | YZL150-1000 | CLL150-1000 | ||||
| 中工L-V200 | 200 | 50 | 243 | 293 | 314.15 | 250-273 | 200 | 104 | YZL200-50 | CLL2002 |
| 中工L-V2016 | 160 | 353 | 513 | 138 | YZL200-160 | CLL2006 | ||||
| 中工L-V202 | 200 | 393 | 593 | 168 | YZL200-200 | CLL200-200 | ||||
| 中工L-V2025 | 250 | 443 | 693 | 183 | YZL200-250 | CLL20010 | ||||
| 中工L-V203 | 300 | 493 | 793 | 213 | YZL200-300 | CLL200-300 | ||||
| 中工L-V205 | 500 | 693 | 1193 | 245 | YZL200-500 | CLL200-500 | ||||
| 中工L-V206 | 600 | 793 | 1393 | 276 | YZL200-600 | CLL200-600 | ||||
| 中工L-V208 | 800 | 993 | 1793 | 305 | YZL200-800 | CLL200-800 | ||||
| 中工L-V2010 | 1000 | 1193 | 2193 | 342 | YZL200-1000 | CLL200-1000 | ||||
| 中工L-V280 | 280 | 50 | 249 | 299 | 415.48 | 275-299 | 230 | 146 | YZL280-50 | CLL2502 |
| 中工L-V2816 | 160 | 359 | 519 | 193 | YZL280-160 | CLL2506 | ||||
| 中工L-V282 | 200 | 399 | 599 | 223 | YZL280-200 | CLL280-200 | ||||
| 中工L-V2825 | 250 | 449 | 699 | 240 | YZL280-250 | CLL25010 | ||||
| 中工L-V283 | 300 | 499 | 799 | 275 | YZL280-300 | CLL280-300 | ||||
| 中工L-V285 | 500 | 699 | 1199 | 306 | YZL280-500 | CLL280-500 | ||||
| 中工L-V286 | 600 | 799 | 1399 | 345 | YZL280-600 | CLL280-600 | ||||
| 中工L-V288 | 800 | 999 | 1799 | 385 | YZL280-800 | CLL280-800 | ||||
| 中工L-V2810 | 1000 | 1199 | 2199 | 426 | YZL280-1000 | CLL280-1000 | ||||
| 中工L-V350 | 350 | 50 | 295 | 345 | 490.87 | 325-350 | 250 | 213 | YZL350-50 | CLL3002 |
| 中工L-V3516 | 160 | 405 | 565 | 273 | YZL350-160 | CLL3006 | ||||
| 中工L-V352 | 200 | 445 | 645 | 308 | YZL350-200 | CLL350-200 | ||||
| 中工L-V3525 | 250 | 495 | 745 | 333 | YZL350-250 | CLL30010 | ||||
| 中工L-V353 | 300 | 545 | 845 | 381 | YZL350-300 | CLL350-300 | ||||
| 中工L-V355 | 500 | 745 | 1245 | 423 | YZL350-500 | CLL350-500 | ||||
| 中工L-V356 | 600 | 845 | 1445 | 474 | YZL350-600 | CLL350-600 | ||||
| 中工L-V358 | 800 | 1045 | 1845 | 525 | YZL350-800 | CLL350-800 | ||||
| 中工L-V3510 | 1000 | 1245 | 2245 | 566 | YZL350-1000 | CLL350-1000 | ||||
| 中工L-V430 | 430 | 50 | 335 | 385 | 615.75 | 400 | 280 | 291 | YZL430-50 | CLL4002 |
| 中工L-V4316 | 160 | 445 | 605 | 367 | YZL430-160 | CLL4006 | ||||
| 中工L-V432 | 200 | 485 | 685 | 409 | YZL430-200 | CLL430-200 | ||||
| 中工L-V4325 | 250 | 535 | 785 | 453 | YZL430-250 | CLL40010 | ||||
| 中工L-V433 | 300 | 585 | 885 | 503 | YZL430-300 | CLL430-300 | ||||
| 中工L-V435 | 500 | 785 | 1285 | 556 | YZL430-500 | CLL430-500 | ||||
| 中工L-V436 | 600 | 885 | 1485 | 616 | YZL430-600 | CLL430-600 | ||||
| 中工L-V438 | 800 | 1085 | 1885 | 668 | YZL430-800 | CLL430-800 | ||||
| 中工L-V4310 | 1000 | 1285 | 2285 | 716 | YZL430-1000 | CLL430-1000 | ||||
| 中工L-V560 | 565 | 50 | 375 | 425 | 804.24 | 426 | 320 | 427 | YZL565-50 | CLL5002 |
| 中工L-V5616 | 160 | 485 | 645 | 517 | YZL565-160 | CLL5006 | ||||
| 中工L-V562 | 200 | 525 | 725 | 589 | YZL565-200 | CLL565-200 | ||||
| 中工L-V5625 | 250 | 575 | 825 | 619 | YZL565-250 | CLL50010 | ||||
| 中工L-V563 | 300 | 625 | 925 | 669 | YZL565-300 | CLL565-300 | ||||
| 中工L-V565 | 500 | 825 | 1325 | 719 | YZL565-500 | CLL565-500 | ||||
| 中工L-V566 | 600 | 925 | 1525 | 768 | YZL565-600 | CLL565-600 | ||||
| 中工L-V568 | 800 | 1125 | 1925 | 826 | YZL565-800 | CLL565-800 | ||||
| 中工L-V5610 | 1000 | 1325 | 2325 | 875 | YZL565-1000 | CLL565-1000 | ||||
| 中工L-V660 | 660 | 50 | 395 | 445 | 1017.88 | 480-505 | 360 | 497 | YZL660-50 | CLL6002 |
| 中工L-V6616 | 160 | 505 | 665 | 613 | YZL660-160 | CLL6006 | ||||
| 中工L-V662 | 200 | 545 | 745 | 689 | YZL660-200 | CLL660-200 | ||||
| 中工L-V6625 | 250 | 595 | 845 | 730 | YZL660-250 | CLL60010 | ||||
| 中工L-V663 | 300 | 645 | 945 | 786 | YZL660-300 | CLL660-300 | ||||
| 中工L-V665 | 500 | 845 | 1345 | 835 | YZL660-500 | CLL660-500 | ||||
| 中工L-V666 | 600 | 945 | 1545 | 886 | YZL660-600 | CLL660-600 | ||||
| 中工L-V668 | 800 | 1145 | 1945 | 936 | YZL660-800 | CLL660-800 | ||||
| 中工L-V6610 | 1000 | 1345 | 2345 | 998 | YZL660-1000 | CLL660-1000 | ||||
| 中工L-V880 | 880 | 50 | 455 | 505 | 1256.63 | 550 | 400 | 761 | YZL880-50 | CLL8002 |
| 中工L-V8816 | 160 | 565 | 725 | 821 | YZL880-160 | CLL8006 | ||||
| 中工L-V882 | 200 | 605 | 805 | 926 | YZL880-200 | CLL880-200 | ||||
| 中工L-V8825 | 250 | 655 | 905 | 1091 | YZL880-250 | CLL80010 | ||||
| 中工L-V883 | 300 | 705 | 1005 | 1181 | YZL880-300 | CLL880-300 | ||||
| 中工L-V885 | 500 | 905 | 1405 | 1290 | YZL880-500 | CLL880-500 | ||||
| 中工L-V886 | 600 | 1005 | 1605 | 1380 | YZL880-600 | CLL880-600 | ||||
| 中工L-V888 | 800 | 1205 | 2005 | 1490 | YZL880-800 | CLL880-800 | ||||
| 中工L-V8810 | 1000 | 1405 | 2405 | 1586 | YZL880-1000 | CLL880-1000 | ||||
| 中工L-V1080 | 1080 | 50 | 495 | 545 | 1590.43 | 600-625 | 450 | 1066 | YZL1080-50 | CLL10002 |
| 中工L-V10816 | 160 | 605 | 765 | 1239 | YZL1080-160 | CLL10006 | ||||
| 中工L-V1082 | 200 | 645 | 845 | 1356 | YZL1080-200 | CLL1080-200 | ||||
| 中工L-V10825 | 250 | 695 | 945 | 1555 | YZL1080-250 | CLL100010 | ||||
| 中工L-V1083 | 300 | 745 | 1045 | 1686 | YZL1080-300 | CLL1080-300 | ||||
| 中工L-V1085 | 500 | 945 | 1445 | 1883 | YZL1080-500 | CLL1080-500 | ||||
| 中工L-V1086 | 600 | 1045 | 1645 | 1996 | YZL1080-600 | CLL1080-600 | ||||
| 中工L-V1088 | 800 | 1245 | 2045 | 2013 | YZL1080-800 | CLL1080-800 | ||||
| 中工L-V10810 | 1000 | 1445 | 2445 | 2234 | YZL1080-1000 | CLL1080-1000 |
如需油壓回縮自鎖式千斤頂，可選用YCL自鎖式千斤頂。
二、使用方法
1、液壓千斤頂按泵站配置不一樣，首先都要檢查泵站的油箱是否有足夠的液壓油，膠管有沒有明顯的裂痕及損壞的地放，液壓千斤頂及泵站是否有變形，各個接頭連接是否牢固，電動泵電源要檢查是否正確接地，是否有漏電現象等等，各個部分是否正常，確認正常后才能正常使用。。
2、使用時應嚴格遵守主要參數中的規定，切忌超高超載及偏載，否則當起重高度或起重噸位超過規定時，自鎖千斤頂頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N32#液壓油才能工作。
4、電動泵站請參照中工B-V電動泵使用說明書。
5、重物重心要選擇適中，合理選擇自鎖式千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、自鎖千斤頂將重物頂升后，應及時用將大螺母從活塞桿頂旋到油缸上面，禁止將自鎖千斤頂不旋下大螺母用油壓作為支撐使用。
7、幾只自鎖式千斤頂同時起重時請選用中工L-V型同步自鎖千斤頂，除應正確安放自鎖頂外，應使用多頂分流閥，且每臺自鎖頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、起重完后，即可快速取出，但不可用連接的軟管來拉動自鎖千斤頂。
10、用戶使用時千萬不要超過額定行程及負荷和偏載，以免損壞自鎖頂。
11、使用過程中應避免自鎖式千斤頂劇烈振動。
12、自鎖千斤頂不適宜在有酸堿，腐蝕性氣體的工作場所使用。
三、注意事項
1、泵站的排空，不管是手動泵還是電動泵站，首先保證泵站的油箱里有足夠的油，手動泵的排空是把后面抬高，把截止閥放在卸荷位置，壓8－9次手柄。電動泵的排空是首先要注意電機轉向的正確，然后換向閥放在中位，點動電源開關，電機在低轉速時排空。
2、使用時，不得加偏載或超載，以免自鎖頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、液壓油的粘度正確選擇很重要，過大或過小都會讓液壓千斤頂不能正常工作，建議使用32號抗磨液壓油，并且要經過過慮才能使用，我們推薦用濾油車進行過濾，這樣液壓系統才會工作正常。
4、新的或久置的自鎖式千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將自鎖頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的自鎖頂，由于密封件長期不工作而造成密封件的硬化，從而影響自鎖千斤頂?shù)氖褂脮r(shí)間，所以自鎖頂在不用時，每月要將自鎖千斤頂空載往復運動2-3次。
5、液壓系統用的膠管是橡膠制品存在正常老化現象，出廠前都會經過105Mpa耐壓檢測。安全起見，要常檢查，正常使用是六個月，頻繁使用時應為三個月。我們建議用電動試壓泵進行檢測，檢測時用87.5Mpa進行試壓，有爆破、滲漏、凸起等現象應立即停止使用并更換新的高壓膠管。
6、操作時應嚴格遵守技術規范，操作中有不清楚的問題，請參照使用說明書，或致電我公司，嚴禁私自拆卸，并且根據使用情況定期檢查和保養。
