換熱器夾緊器,換熱器液壓扳手,板框式換熱器專用夾緊器
中工H-Q換熱器夾緊器,換熱器液壓扳手,板框式換熱器專用夾緊器是板式換熱器高效的拆卸及安裝工具。 |

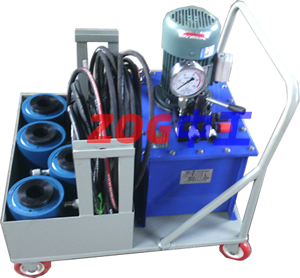

中工H-Q換熱器液壓扳手,板框式換熱器專用夾緊器是板式換熱器最高效專用的拆裝工具。配置雙向電動油泵，及一拖四雙向分配器，油壓回縮，伸縮高效，可控。 |
 |
 |
 |

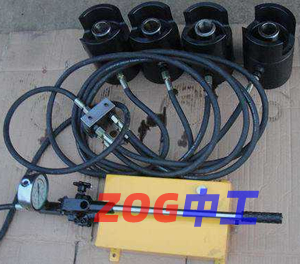

| 單油路換熱器夾緊器,配置單向手動油泵，一拖四分配器及膠管。方便攜帶、適用于維修人員進行現場維護使用 | 換熱器夾緊器現場使用圖片。 | ,換熱器液壓扳手,中工H-Q板框式換熱器專用夾緊器現場使用圖片。 |
中工H-Q換熱器夾緊器,換熱器液壓扳手,板框式換熱器專用夾緊器：我廠是生產板式換熱器裝拆夾緊器（液壓扳手）的專業廠家。為處理板式換熱器裝拆工序中的深重膂力消耗提高工作效率，處理了在拆裝板式換熱器上的難題。該夾緊器選用液壓為力源體積小，運轉方便，重量輕，使用方便等特色。適用于各種嚴苛的修理場所
二、參數
| 型號 | 中工H-Q | 中工H-Q1 | 中工H-Q2 | 中工H-QS | 中工H-QS1 |
| 動力形式 | 電動、雙作用 | 電動、雙作用 | 電動、雙作用 | 手動、雙作用 | 手動、雙作用 |
| 功率 | 1.5KW | 1.5KW | 1.5KW | ||
| 單缸噸位 | 30 | 60 | 100 | 30 | 60 |
| 行程 | 100 | 89 | 76 | 100 | 89 |
| 油缸數 | 4 | 4 | 4 | 2 | 2 |
| 本體高度 | 192 | 248 | 254 | 192 | 248 |
| 重量 | 100KG | 150KG | 190KG | 40KG | 80KG |
| 螺桿最大直徑 | 43 | 54 | 80 | 43 | 54 |
| 移動方式 | 手推車 | 手推車 | 手推車 | 手提 | 手提 |
| 型號 | 本體高度 A mm |
噸位T | 行程 B-A mm |
伸展高度 B mm |
外徑 D mm |
中心孔徑 mm |
重量 Kg |
舊型號 | 舊型號 |
| 中工H-C10 | 56 | 12 | 8 | 63 | 88 | 20 | 2 | YZH-120 | RCH-120 |
| 中工H-C11 | 121 | 41 | 162 | 88 | 20 | 4 | YZH-121 | RCH-121 | |
| 中工H-C11 | 121 | 41 | 162 | 88 | 20 | 5 | YZH-1211 | RCH-1211 | |
| 中工H-C12 | 184 | 76 | 260 | 88 | 20 | 6 | YZH-123 | RCH-123 | |
| 中工H-C20 | 162 | 20 | 51 | 213 | 100 | 27 | 8 | YZH-202 | RCH-202 |
| 中工H-C215 | 306 | 155 | 461 | 100 | 27 | 15 | YZH-206 | RCH-206 | |
| 中工H-C30 | 179 | 30 | 63 | 242 | 114 | 34 | 12 | YZH-302 | RCH-302 |
| 中工H-C31 | 330 | 156 | 486 | 114 | 34 | 23 | YZH-306 | RCH-306 | |
| 中工H-C60 | 248 | 60 | 76 | 324 | 165 | 54 | 31 | YZH-603 | RCH-603 |
| 中工H-C615 | 324 | 152 | 476 | 165 | 54 | 38 | YZH-606 | RCH-606 | |
| 中工H-C100 | 254 | 100 | 76 | 330 | 219 | 80 | 63 | YZH-1003 | RCH-1003 |
| 雙作用空心千斤頂 | |||||||||
| 中工H-R31 | 330 | 30 | 178 | 508 | 114 | 34 | 25 | YZH-307 | RRH-307 |
| 中工H-R325 | 432 | 257 | 689 | 114 | 34 | 29 | YZH-3010 | RRH-3010 | |
| 中工H-R60 | 248 | 60 | 89 | 337 | 165 | 54 | 33 | YZH-603 | RRH-603 |
| 中工H-R61 | 324 | 165 | 489 | 165 | 54 | 39 | YZH-606 | RRH-606 | |
| 中工H-R625 | 438 | 257 | 695 | 165 | 54 | 53 | YZH-6010 | RRH-6010 | |
| 中工H-R100 | 165 | 100 | 38 | 203 | 219 | 80 | 43 | YZH-1001 | RRH-1001 |
| 中工H-R101 | 254 | 76 | 330 | 219 | 80 | 68 | YZH-1003 | RRH-1003 | |
| 中工H-R1015 | 342 | 152 | 495 | 219 | 80 | 83 | YZH-1006 | RRH-1006 | |
| 中工H-R1025 | 460 | 257 | 718 | 219 | 80 | 120 | YZH-10010 | RRH-10010 | |
| 中工H-R152 | 349 | 150 | 203 | 552 | 248 | 80 | 131 | YZH-1508 | RRH-1508 |
電動泵：
一、用膠管反油缸與分配閥連接上（共四個油缸），然后反分配閥與油泵連接好
二、把油缸套在板式換熱器上后夾緊在螺栓上
三、向油箱內注入液壓油，注到油窗上半部。
四、將液壓缸套在夾緊螺栓上，有缺口處貼在緊板上。
五、通過電源按綠鈕之后推動操縱桿，往A向邊操縱是開壓，當液壓缸的進程接近70mm時，停止進壓，操縱向反方向B向把已經伸出的70mm活塞桿縮回原處，把其余的螺桿緊到板面上，然后根據板換的面積大小，幾次運作達到要求尺寸為止。
手動泵：
1、單向截流閥 2、油箱 3、壓力表 4、液壓缸 5、單路油管 6、截止閥
技術參數：
型號 |
工作壓力MPa |
最大排量ml/次 |
最大手搖力N |
油箱 |
重量 |
||
高壓 |
低壓 |
高壓 |
低壓 |
||||
YSB |
63 |
1.5 |
2.3 |
14.5 |
500 |
3 |
10 |
使用說明書
一、向油箱內注入液油；
二、把油缸套在板式換熱器上后，夾緊在螺栓上，有缺口處貼在板面上；
三、旋死回油開關，操縱油箱上的壓桿，上下運作，當液壓缸的進程接近70mm時停止進壓，然后把其它夾緊螺栓螺帽擰緊松開卸壓閥；
四、重復進行步驟，直到板式換熱器達到規定尺寸；
五、出廠進配備四個軸套，工作時安放在油缸后端螺母的前面即可
裝箱單：
產品裝箱數：1箱
箱內所裝物品的名稱、規格、單位、數量；
一、主機：電動或手動油泵1臺；
二、液壓缸
三、隨機技術文件：使用說明書一份；
四、產品在所規定使用條件下，一年之內實行三包。液壓拆裝機配套使用，很好的解決了板式換熱器裝、拆時的高強度問題，本產品經過專業化設計，結構緊奏小巧，很適合板式換熱器生產廠家及用戶安裝、維護使用。具體型號規格技術參數請致電我公司。
注意事項：
一、本系列產品嚴禁超壓，（壓力表）超行使用：手動泵的上限壓力為63MPa本系列夾緊器的設計為40MPa，當活塞上面與缸體上邊接近時應停止加壓，緊好下面的螺帽退回活塞后，重新加壓活塞，如超壓或超行膠管等均可漲壞。
二、操作是注意人身安全。夾緊器工作時不要站在油缸和螺桿對面，謹防夾緊螺栓被緊斷，飛物傷人。
換熱器液壓扳手是可拆板式換熱器最高效的拆裝工具，適用于板式換熱器制造廠及使用單位對可拆板式換熱器的拆裝。與工人拆裝相比，只需兩個人，拆裝效率可提高6倍以上。
板式換熱器液壓夾緊器由泵站、夾緊油缸、高壓油管、管接頭等組成。具有體積小、重量輕、操作方便、搬運靈活等特點�！ �
電動單作用式
特點：電動泵站，采用高低壓泵組合形式;可實現快速前進與高壓加緊;加緊力較大。適用于要求加緊效率較高的場合。
手動單作用式
特點：手動泵站，采用高低壓泵組合形式;可實現高壓加緊，加緊力度較大。適用于現場不具備電器接線的場合。
電動雙作用式
特點：電動泵安裝有手動換向閥，與電動單作用式相比，除具備以上特點外，還具有夾緊油缸可以快速機動進退的特點，效率更高。
手動雙作用式特點：手動泵安裝有手動換向閥，與手動單作用式相比，除具備以上特點外，還具有夾緊油缸可以快速機動進退的特點，效率更高。
三、注意事項
1、泵站的排空，不管是手動泵還是電動泵站，首先保證泵站的油箱里有足夠的油，手動泵的排空是把后面抬高，把截止閥放在卸荷位置，壓8－9次手柄。電動泵的排空是首先要注意電機轉向的正確，然后換向閥放在中位，點動電源開關，電機在低轉速時排空。
2、使用時，不得加偏載或超載，以免空心千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、液壓油的粘度正確選擇很重要，過大或過小都會讓液壓千斤頂不能正常工作，建議使用32號抗磨液壓油，并且要經過過慮才能使用，我們推薦用濾油車進行過濾，這樣液壓系統才會工作正常。
4、新的或久置的穿心千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將穿心千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的穿心千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓頂?shù)氖褂脮r間，所以穿心千斤頂在不用時，每月要將穿心千斤頂空載往復運動2-3次。
5、液壓系統用的膠管是橡膠制品存在正常老化現象，出廠前都會經過105Mpa耐壓檢測。安全起見，要常檢查，正常使用是六個月，頻繁使用時應為三個月。我們建議用電動試壓泵進行檢測，檢測時用87.5Mpa進行試壓，有爆破、滲漏、凸起等現象應立即停止使用并更換新的高壓膠管。
6、操作時應嚴格遵守技術規范，操作中有不清楚的問題，請參照使用說明書，或致電我公司，嚴禁私自拆卸，并且根據使用情況定期檢查和保養。
