數控張拉千斤頂,智能張拉系統
 YDC/YCW型張拉千斤頂通用型預應力穿心千斤頂配用不同附件,可張拉夾片群錨,鐓頭錨和冷鑄錨,用于后張法預應力施工 |

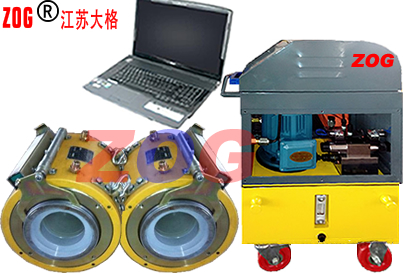

中工H數控張拉千斤頂，電腦芯片智能控制，數字化設定顯示壓力、預應力、行程，同步張拉，以應力為控制指標，以伸長量為校對指標，可定制 |
 智能先張拉千斤頂中工F50-2000T行程:30-3000mm微電腦控制先張拉施工，以位移為同步為控制指標，可用于同步先張拉(同步精度:半自動3%,全自動±0.5mm) |
張拉千斤頂用于鐵路、公路等橋梁的鋼鉸線的后張法的張拉施工、也可用水電、風電等工程及高層建筑的預應力錨具的張拉使用。常用于1860-2000級15、24和12.7鋼絞線的群錨張拉。張拉千斤頂不但具有張拉（拉伸）功能還可以完成頂推、超重等功能。
| 型號 | 張拉力 | 公稱 油壓 |
張拉活塞 面積㎡ |
回程活塞 面積㎡ |
張拉 行程 |
穿心 孔徑㎡ |
主機質 量kg |
主機外形 尺寸mm |
限位板 止口尺寸 |
工具錨板 止口尺寸 |
| YCW60B | 600 | 52 | 1.15×10-2 | 0.41×10-2 | 200 | φ60 | 33 | φ170×340 | φ100 | φ93 |
| YCW100B | 937 | 52 | 1.91×10-2 | 0.78×10-2 | 200 | φ78 | 65 | φ216×349 | φ147 | φ128 |
| YCW150B | 1511 | 50 | 3.02×10-2 | 1.60×10-2 | 200 | φ102 | 106 | φ280×366 | φ168 | φ154 |
| YCW200B | 1960 | 52 | 3.77×10-2 | 1.84×10-2 | 200 | φ120 | 135 | φ310×310 | φ194 | φ174 |
| YCW250B | 2479 | 54 | 4.59×10-2 | 2.80×10-2 | 200 | φ140 | 162 | φ350×369 | φ208 | φ184 |
| YCW300B | 3000 | 52 | 5.77×10-2 | 3.13×10-2 | 200 | φ146 | 217 | φ385×370 | φ248 | φ214 |
| YCW350B | 3479 | 54 | 6.48×10-2 | 3.46×10-2 | 200 | φ175 | 268 | φ415×390 | φ250 | φ250 |
| YCW400B | 3955 | 52 | 7.61×10-2 | 4.60×10-2 | 200 | φ175 | 385 | φ440×390 | φ250 | φ250 |
| YCW500B | 4924 | 49 | 10.05×10-2 | 4.77×10-2 | 200 | φ196 | 590 | φ490×423 | φ360 | φ300 |
| YCW600B | 6050 | 50 | 10.21×10-2 | 3.82×10-2 | 200 | φ196 | 617 | φ530×423 | φ360 | φ300 |
| YCW650B | 6500 | 46 | 14.33×10-2 | 6.92×10-2 | 200 | φ240 | 650 | φ575×465 | φ360 | φ360 |
| 型 號 | 公 稱 張拉力 |
張拉行程 | 額定油壓 | 張拉缸 面 積 |
穿心孔徑 | 工具錨 尺 寸 |
限位板 尺 寸 |
外形尺寸 |
| KN | mm | Mpa | cm2 | cm | D(mm) | D(mm) | mm | |
| QYC270 | 270 | 200 | 61 | 44.2 | Ø18 | - | - | Ø105x510 |
| YDC650 | 650 | 200 | 48 | 137 | Ø72 | 95 | 99 | Ø200x300 |
| YDC1000 | 1000 | 200 | 47 | 213 | Ø80 | 120 | 125 | Ø236x332 |
| YDC1500 | 1500 | 200 | 52 | 285 | Ø94 | 150 | 150 | Ø265x378 |
| YDC2000 | 2000 | 200 | 53 | 377 | Ø118 | 177 | 177 | Ø310x340 |
| YDC2500 | 2500 | 200 | 52 | 484 | Ø128 | 180 | 190 | Ø340x370 |
| YDC3000 | 3000 | 200 | 54 | 554 | Ø135 | 185 | 190 | Ø370x370 |
| YDC3500 | 3500 | 200 | 51 | 678 | Ø162 | 232 | 232 | Ø420x360 |
| YDC4000 | 4000 | 200 | 52 | 761 | Ø175 | 252 | 252 | Ø440x410 |
| YDC5000 | 5000 | 200 | 52 | 974 | Ø190 | 260 | 260 | Ø470x380 |
| YDC6500 | 6500 | 200 | 52 | 1278 | Ø220 | 275 | 290 | Ø560x650 |
| YDC8000 | 8000 | 200 | 50 | 1590 | Ø240 | - | - | Ø640x730 |
| YDC10000 | 10000 | 200 | 50 | 2023 | Ø280 | - | - | Ø720x850 |
| YDC12000 | 12000 | 200 | 50 | 2313 | Ø280 | - | - | Ø720x900 |
中工H數控張拉千斤頂
智能張拉系統能精確控制千斤頂所施加的預應力力值，將誤差范圍控制到±1％，降低了由于預應力施加不足或超過引起的橋梁開裂、功能特點
◆精確施加張拉力
智能張拉系統能精確控制千斤頂所施加的預應力力值，將誤差范圍控制到±1％，降低了由于預應力施加不足或超過引起的橋梁開裂、下?lián)系蕊L(fēng)險，有利于保證結構安全，提高耐久性，延長使用壽命，降低養護維修成本。
◆準確測量及時復核延伸量
系統傳感器實時采集鋼絞線延伸量數據，反饋到計算機，自動計算延伸量，及時校核延伸量是否在±6%范圍內，實現真正“雙控”。
◆對稱同步張拉
一臺計算機控制兩臺或多臺千斤頂同時、同步對稱張拉，實現“多頂同步張拉”工藝，消除了對稱張拉不同步對結構造成的扭曲等危害。
產品詳情：
（1）系統同時控制2臺或4臺千斤頂?shù)膹埨嬲饬x上實現多項同步和平衡張拉施工工藝。
（2）精確控制張拉值大小，精確測量預應力的伸長值。能夠自動補張，自動采集預應力的伸長值，同時校驗伸長值誤差。
（3）系統采用無線采集控制，遠程監控，便于操作，并具有較高的可維護性。
（4）智能分析處理數據，自動生成工程管理所需的各種報表。
在如今的橋梁道路建設中，預應力施工被廣泛應用，其中關鍵工序——張拉，其施工質量的好壞，會直接影響結構的耐久性，但是傳統張拉施工，純靠施工人員憑經驗手動操作，誤差率很高，無法保證預應力施工質量。不少橋梁因?yàn)轭A(yù)應力施工不合格，被迫提前進行加固，嚴重的甚至突然垮塌，給社會造成了巨大的生命財產損失。
智能張拉技術由于智能系統的高精度和穩定性，能完全排除人為因素干擾，有效確保預應力張拉施工質量，是目前國內預應力張拉領域先進的工藝。
橋梁預應力智能張拉技術利用計算機控制技術，實現了預應力張拉全過程智能化，不需要人工開泵、人工手動測量伸長值的張拉工藝。
橋梁預應力智能張拉技術具有張拉力到位，同步精確，自動控制張拉應力、加載速率、停頓點、持荷時間等要素，自動采集并校核伸長值誤差。能夠有效杜絕人為因素干擾，保證橋梁預應力張拉施工質量符合規范和設計要求。
一、橋梁預應力智能張拉技術工作原理：

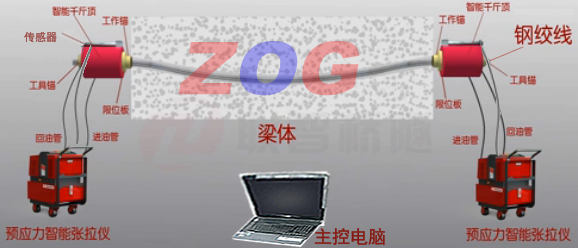

智能張拉系統由系統主機、油泵、千斤頂三大部分組成。預應力智能張拉系統以應力為控制指標，伸長量誤差作為校對指標。系統通過傳感技術采集每臺張拉設備（千斤頂）的工作壓力和鋼絞線的伸長量（含回縮量）等數據，并實時將數據傳輸給系統主機進行分析判斷，同時張拉設備（泵站）接收系統指令，實時調整變頻電機工作參數，從而實現高精度實時調控油泵電機的轉速，實現張拉力及加載速度的實時精確控制。系統還根據預設的程序，由主機發出指令，同步控制每臺設備的每一個機械動作，自動完成整個張拉過程。
壓力傳感器在張拉過程中負責采集千斤頂油缸的壓力值，通過下拉機傳給控制主機，主機根據標定參數換算成拉力值。
位移傳感器在張拉過程中負責采集鋼絞線伸長量（回縮量）值，通過下位機傳給控制主機。
二、橋梁預應力智能張拉技術主要功能與特點
1、精確施加應力
智能張拉系統能精確控制預應力張拉施工過程中施加的預應力值，將誤差范圍由傳統張拉的±15%縮小到±1%。（《公路橋涵施工技術規范》（JTG/T F50-2011）7.12.2第2款規定“張拉力控制應力的精度宜為±1.5%”。）
2、及時校核伸長量，實現“雙控”
系統傳感器實時采集鋼絞線數據，反饋到計算機，自動計算伸長量，及時校核伸長量誤差是否在±6%以?xún)?nèi)，實現應力與伸長量“雙控”。（ 《公路橋涵施工技術規范》（JTG/T F50-2011）7.6.3第3款規定“預應力筋采用應力控制方法進行張拉時，應以伸長量進行校核。…其偏差應控制在±6%以?xún)?nèi)”。）
3、對稱同步張拉
一臺計算機控制兩臺或多臺千斤頂同時、同步對稱預應力張拉，實現“多頂同步張拉”工藝。（《公路橋涵施工技術規范》（JTG/T F50-2011）7.12.2第1款規定“各千斤頂之間同步張拉力的允許誤差為±2%”。）
4、規范張拉過程，減少預應力損失
實現了預應力張拉程序智能控制，不受人為、環境因素影響；停頓點、加載速率、持荷時間等張拉過程要素完全符合橋梁設計和施工技術規范要求，避免或大幅減少了張拉過程中預應力的損失。（《公路橋涵施工技術規范》（JTG/T F50-2011）7.12.2第2款規定“保證千斤頂具有足夠的持荷時間（5分鐘）”。）
5、自動生成報表杜絕數據造假
自動生成張拉記錄表，杜絕人為造假的可能，可進行真實的施工過程還原。同時還省去了張拉力、伸長量等數據的計算、填寫過程，提高了工作效率。
智能張拉系統，電腦控制張拉設備是我公司研制的預應力張拉全自動控制設備，有先進、高效的智能張拉施工設備，用于橋梁、鋼構等多種梁的張拉施工，結合我公司PLC同步頂升系統，可同時實現1-99臺張拉千斤頂同步對稱張拉，我公司液壓控制的先進經驗，張拉預應力控制同步誤差±0.5%。智能張拉系統通過位移傳感器同時實現伸長量的精確控制，伸長量偏差控制在±0.5%以?xún)?nèi)。采用先進電磁閥控制及液壓鎖的保壓功能，對張拉力的及伸長量控制精度得到有效保證，可確保張拉施工的工程質量，先進智能芯片控制張拉全過程，可實時處理張拉過程中出不下常情況，如鋼絞線的斷裂、斷絲、滑絲或孔道阻塞等，智能張拉設備會自動停機，施工人員處理正常后，再繼續工作，可實時管理及監控張拉過程。
工作原理：
智能張拉設備由PLC控制系統，電動油泵、張拉空心千斤頂、壓力傳感器，位移傳感器等組成。智能張拉設備主要是控制預應力的大小及伸長量作為指標。通過壓力傳感器控制張拉千斤頂?shù)墓ぷ鲏毫υ贀Q算成預應力實時顯示及控制，位移傳感器控制鋼絞線的伸長量，數控張拉系統實時對壓力及位移進行判斷，實時對電動泵站進行近制，實現張拉預應力及伸長量的實時精確控制。自動完成預應力張拉。
主要功能與特點
1、預應力精確控制，預應力誤差控制在±0.5%，優于好于《公路橋涵施工技術規范》規范圍要求的1.5%
2、伸長量的精確控制，伸長量誤差控制±1%，優于《公路橋涵施工技術規范》規范圍要求的±6%
3、多個張拉空心千斤頂同步張拉，預應力同步誤差控制在±0.5%，優于《公路橋涵施工技術規范》規范圍要求±2%
4、液壓鎖的保壓功能讓千斤頂長時間持荷不卸壓，優于《公路橋涵施工技術規范》規范圍要求5分鐘
5、智能張拉系統自動記錄不同時段的預應力值及伸長量，自動生成曲線圖，可進行施工過程還原，提高了工作效率。
6、智能張拉系統操作簡單：設置好參數后，一鍵張拉
7、安全可靠，張拉空心千斤頂及系統安裝好后，操作人員可以遠離張拉千斤頂。近制張拉系統就可以輕松完成張拉、讀取預應力及伸長量，并可輕松回程
8、施工安全，施工中出現的突發情況如停電、膠管扎斷及信號中斷等，或達到系統設定的暫停條件時，張拉千斤頂將停止工作，液壓鎖自動保壓，確保施工安全。
9、同步回程功能，預應力張拉結束后，回程可控，張拉千斤頂緩慢回程，減少了對梁板破壞可能。
