錨桿拉拔儀,錨桿拉力計,錨索拉拔儀
中工H-C錨桿拉拔儀中孔可讓錨桿、錨索等穿過,錨桿錨固力的一種檢測工具(錨桿拉拔儀,錨桿拉力計,錨索拉拔儀) |
|
中工H-C錨桿拉拔儀(錨桿拉拔儀,錨索拉拔儀,錨桿拉力計)用于檢測錨桿、鋼筋、植筋、膨脹螺栓、錨索等各種錨固件抗拔力的儀器智能設備，常用于玻璃幕墻的現場抗拔力試驗，是各行業的必備檢測智能儀器。對各種錨桿的研究以及工程質量的檢測，安全生產具有重要的作用。液壓錨桿拉拔儀（錨索拉力計）由手動油泵和單作用或雙作用油缸、膠管、智能數顯控制儀三部分組成，標配有合金手提箱攜帶方便、大流量雙速手動油泵操作簡單、快捷等特點，溢流閥，超壓保護，更安全。應用于礦山、道路及橋梁等多種行業。自主研發的智能數顯控制儀具有傳感器自動清零功能，也可以手動清零。峰值存儲功能，自動保存最大壓力值。斷電后也不會丟失�？梢员４娑嘟M峰值，隨時查詢。測量精度1%，自動關機功能，在規定時間的內無操作自動關機，操作簡單，易學易用 。
中工H-C錨桿拉拔儀產品符合以下標準:
GB50367-2006《混凝土結構加固設計規范》
GB50330-2013《建筑邊坡工程技術規范》
JGJ120-2012《建筑基坑支護技術規程》
CECS 22：2005《巖土錨桿（索）技術規程》
GB50007-2011《建筑地基基礎設計規范》
CECS22:99《土層錨桿設計與施工規范》
JGJ 145-2013《混凝土結構后錨固技術規程》
技術參數:
| 型號 | 噸位 | 孔徑 mm |
行程 B-Amm |
本高A mm |
測量 范圍KN |
油缸 重量 |
錨具 | 拉桿 | 接頭 |
| 中工H-C1單作用 | 10T | 27 | 60 | 191 | 0-100 | 6Kg | Φ6-20 | M18 | M6-20 |
| 中工H-C2單作用 | 20T | 34 | 80 | 221 | 0-200 | 13Kg | Φ6-25 | M22 | M6-24 |
| 中工H-C3單作用 | 30T | 45 | 80 | 221 | 0-300 | 15Kg | Φ6-32 | M30 | M6-27 |
| 中工H-C5雙作用 | 50T | 60 | 120 | 231 | 0-500 | 25Kg | Φ6-40 | M40 | M6-39 |
| 中工H-C10雙作用 | 100T | 90 | 150 | 292 | 0-1000 | 58Kg | Φ25-40 | M40 | M24-39 |
中工HC1-3單作用空心千斤頂為單作用，彈簧回程，適用于行程較短。
中工HC5-10雙作用空心千斤頂，雙作用，油壓回縮，操作和控制方便簡單。
選配件全套規格

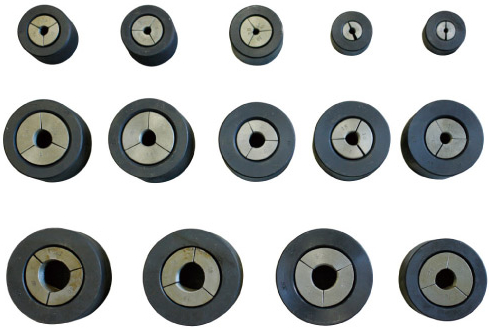

錨具 |
檢測錨桿、鋼筋.植筋、 錨索、類產品試驗配件 |
Φ6、Φ8、Φ10、Φ12、 Φ14、Φ16、Φ18、Φ20 Φ22、Φ25、Φ28、Φ32 Φ36、Φ38、Φ40、Φ50 |
拉桿及轉換接頭  |
檢測膨脹螺栓、化學錨栓 等帶螺紋類產品試驗配件 |
M6、M8、M10、M12 M14、M16、M18 、M14 M16、M18、M20、M22 M24、M27、M30、M33、 M36、M39 |
| 名稱 | 數量 |
| 手動泵 | 1臺 |
| 液壓缸 | 1臺 |
| 數顯控制儀 | 1塊 |
| 鐵皮箱 | 1個 |
| 說明書、合格證、 保修卡、裝箱單 |
各1份 |
| 電池 | 1塊 |
| 錨具 | 根據需要另配 |
| 拉桿及轉換接頭 | 根據需要另配 |
二、簡介
中工H-C/H-R/YZH/YZRH空心千斤頂是我公司科研人員經過長期研究結合實際使用及多年生產經驗，采用全新架構，及優質選材，具有結構新，使用時間長，維修方便，是普通千斤頂升級及替代產品，廣泛使用在電力維護，橋梁維修，重物頂升，靜力壓樁，基礎沉降，橋梁及船舶修造，特別在公路鐵路建設當中及機械校調、設備拆卸等方面。
三、使用方法
1、液壓千斤頂按泵站配置不一樣，首先都要檢查泵站的油箱是否有足夠的液壓油，膠管有沒有明顯的裂痕及損壞的地放，液壓千斤頂及泵站是否有變形，各個接頭連接是否牢固，電動泵電源要檢查是否正確接地，是否有漏電現象等等，各個部分是否正常，確認正常后才能正常使用。。
2、使用時應嚴格遵守主要參數中的規定，切忌超高超載及偏載，否則當起重高度或起重噸位超過規定時，空心千斤頂油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N32#液壓油才能工作。
4、電動泵站請參照中工B-V電動泵使用說明書。
5、重物重心要選擇適中，合理選擇空心千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、穿心千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將穿心千斤頂作為支撐物使用（自鎖式千斤頂除外）。如需長時間支撐重物請選用中工L-V自鎖式千斤頂
7、如需幾只穿心千斤頂同時起重時，除應正確安放穿心千斤頂外，應使用多頂分流閥，且每臺穿心千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、起重完后，即可快速取出，但不可用連接的軟管來拉動空心千斤頂。
10、用戶使用時千萬不要超過額定行程及負荷和偏載，以免損壞空心千斤頂。
11、使用過程中應避免空心千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、注意事項
1、泵站的排空，不管是手動泵還是電動泵站，首先保證泵站的油箱里有足夠的油，手動泵的排空是把后面抬高，把截止閥放在卸荷位置，壓8－9次手柄。電動泵的排空是首先要注意電機轉向的正確，然后換向閥放在中位，點動電源開關，電機在低轉速時排空。
2、使用時，不得加偏載或超載，以免空心千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、液壓油的粘度正確選擇很重要，過大或過小都會讓液壓千斤頂不能正常工作，建議使用32號抗磨液壓油，并且要經過過慮才能使用，我們推薦用濾油車進行過濾，這樣液壓系統才會工作正常。
4、新的或久置的穿心千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將穿心千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的穿心千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓頂?shù)氖褂脮r(shí)間，所以穿心千斤頂在不用時，每月要將穿心千斤頂空載往復運動2-3次。
5、液壓系統用的膠管是橡膠制品存在正常老化現象，出廠前都會經過105Mpa耐壓檢測。安全起見，要常檢查，正常使用是六個月，頻繁使用時應為三個月。我們建議用電動試壓泵進行檢測，檢測時用87.5Mpa進行試壓，有爆破、滲漏、凸起等現象應立即停止使用并更換新的高壓膠管。
6、操作時應嚴格遵守技術規范，操作中有不清楚的問題，請參照使用說明書，或致電我公司，嚴禁私自拆卸，并且根據使用情況定期檢查和保養。
