一、簡介

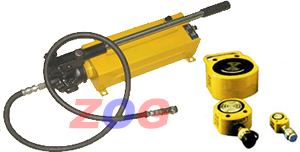

中工B-V/YZB超薄型油缸(超薄油缸，薄型液壓缸)選用合金鋼材料，油缸及活塞的熱處理等，選用優質密封材料及先進抗磨的生產工藝，讓超薄型油缸具有無故障工作時間長，維修方便等特點。先進生產工藝及優質選材，有結構新，時間長，是普通薄型油缸替代產品。鍍硬鉻柱塞，單作用，彈簧回縮，體積更小，緊湊設計用于空間較小的場合，烤漆表面油缸耐腐蝕能力強，防塵圈減少雜物進入油缸，延長液壓缸時間，中工B-V-75，中工B-V-100，中工B-V-150 配有手柄便于攜帶，緊湊扁平式設計用于其它液壓缸不適用的場合，并可產生更大的工作能力，特別在空間位置狹窄的地方使用，且具有輕便靈活、頂力大等特點，安裝孔使固定容易，本產品適用于電力、鋼鐵、橋梁等行業。
1、如需幾只薄型油缸同時起重時請選用TRSM型同步油缸。
2、如要求更多規格的大噸位油缸，請選用中工F-V電動液壓油缸。
3、油泵站選配是根據油缸頂升速度選配，相應的泵站單向手動泵或電動泵站。
二、參數

型號	起重量T	行程B-A mm	最低高度A mm	伸展高度B mm	油缸外徑D mm	油缸內徑mm	工作壓力MPa	活塞外徑mm
中工B-V51	5	6	33	39	59×41	35	63	25
中工B-V52		20	46	66	50
中工B-V53		30	56	86	50
中工B-V101	10	11	43	54	83×56	45	63	35
中工B-V102		20	52	72	70
中工B-V103		30	62	92	70
中工B-V104		38	88	126	70
中工B-V201	20	12	52	64	102×76	60	63	45
中工B-V202		20	60	80	92
中工B-V203		30	70	100	92
中工B-V205		44	99	143	92
中工B-V321	32	13	59	72	118×76	75	63	50
中工B-V322		20	68	88	102
中工B-V323		30	78	108	102
中工B-V326		62	118	180	102
中工B-V501	50	16	67	83	140×114	100	63	70
中工B-V502		20	74	94	127
中工B-V503		30	84	114	127
中工B-V506		60	122	182	127
中工B-V751	75	16	80	96	165×139	115	63	70
中工B-V752		20	82	102	146
中工B-V753		30	92	122	146
中工B-V1001	100	16	86	102	178×152	130	63	90
中工B-V1003		30	100	130	165
中工B-V1004		40	110	150	165
中工B-V1005		57	141	198	165
中工B-V1501	150	16	100	116	216×191	160	63	115
中工B-V1503		30	114	144	205
中工B-V1504		40	124	164	205

我公司可制造非標準油缸及各種規格的油缸。表中參數可能因為改良而變更，恕不另行通知。
1、如需長時間支撐重物請選用中工L-B薄型自鎖式油缸
超超薄型頂

型號	噸位T	行程mm	本體高度 A mm	伸展高度 B mm	油缸內徑mm	外徑D mm	工作壓力MPa
中工M-B5	5	6	26	39	35	50	63
中工M-B11	10	11	35	54	45	70	63
中工M-B21	20	11	42	63	60	92	63
中工M-B313	30	13	49	71	75	102	63
中工M-B516	50	16	57	83	100	127	63
中工M-B716	75	16	66	95	115	146	63
中工M-B1016	100	16	70	102	130	165	63
中工M-B1516	150	16	84	114	160	205	63

二、使用方法及注意事項
請參照中工B-V薄型千斤頂
