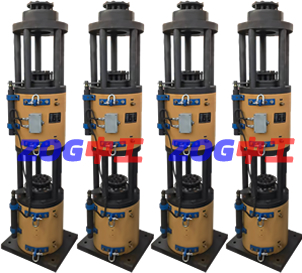

連續提升千斤頂，橋梁同步提升系統，數控?zé)焽柽B續升降千斤頂
 |
 |
| 中工PTS連續提升千斤頂,噸位50-2000T,計算機控制同步頂升系統 | 中工PDT橋梁液壓頂推系統，連續牽引千斤頂，橋梁轉體系統，噸位50-2000T,計算機控制同步頂升系統 |
連續提升千斤頂參數
| 型號規格 | 中工PTS15 | 中工PTS18 | 中工PTS60 | 中工PTS100 | 中工PTS200 | 中工PTS300 | 中工PTS350 |
| 張拉活塞面積 | 46.7 | 87.92 | 260 | 479.6 | 728 | 1130.4 | 1313 |
| 回程活塞面積 | 42.6 | 50.8 | 130 | 254.3 | 368 | 527.5 | 751 |
| 額定油Mpa | 23 | 21 | 24 | 24 | 28 | 27 | 27 |
| 噸位T | 18 | 18 | 60 | 100 | 200 | 300 | 350 |
| 鋼絞線直徑 | 15.24 | 15.24 | 15.24 | 15.24 | 15.24 | 15.24 | 15.24 |
| 鋼絞線根數 | 1 | 1 | 7 | 12 | 19 | 27 | 31 |
| 油缸外徑 | 118 | 148 | 290 | 350 | 435 | 530 | 560 |
| 油缸內徑 | 95 | 110 | 230 | 300 | 370 | 460 | 490 |
| 穿心套外徑 | 28 | 30 | 140 | 170 | 210 | 260 | 270 |
| 穿心套內徑 | 18 | 20 | 120 | 150 | 190 | 230 | 240 |

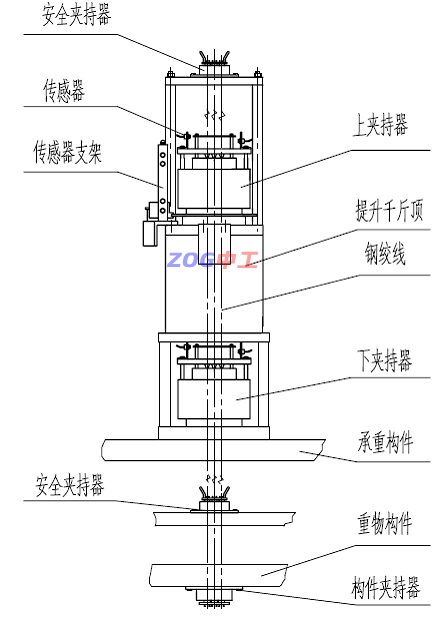

PTS型鋼索式液壓提高設備有承重系、動力系及操控系三大部分。其承重系包含提高千斤頂、構件夾持器、安全夾持器及高強、低松弛鋼絞線。動力系為帶有各式液壓閥的泵站，它接納操控系統給出的指令開關電磁閥然后操控油路,驅使千斤頂油缸、活塞的動作。操控系包含主控柜、泵站起動箱及聯接電纜，它操控整個系統中各運動部件和諧動作。PTS鋼索式液壓提高設備能夠依據工程實踐的需求進行契合工程需求的配置。PTS提高千斤頂作為PTS型液壓提高設備中三大部分之一的首要承力部分，它以液壓油為動力，推進油缸、活塞往復運動，通過上夾持器和下夾持器的荷載轉換，然后完成垂直提高（或下降）重物的一種起吊設備
工作原理
提高千斤頂?shù)纳蠆A持器與千斤頂?shù)幕钊噙B，下夾持器與油缸下部的撐腳相連，每臺液壓千斤頂共2個夾持器。為使設備在帶載下降作業時能開閉卡爪，每個夾持器包含了開爪油缸、夾片裝置板和夾片螺釘。通過液壓泵站向提高千斤頂供給壓力油，推進千斤頂活塞作伸、縮缸運動，伸缸時設置在活塞頂端的上夾持器卡緊承載鋼絞線使提高重物隨之一起向上移動，縮缸時與油缸相連的下夾持器卡緊承載鋼絞線保證提高重物安全可靠的停留在新的方位，一起設置在活塞頂端的上夾持器放松承載鋼絞線，活塞回程準備下一行程的提高。 當提高到位后，千斤頂活塞在近乎徹底伸缸的方位處上夾持器卡緊承載鋼絞線，下夾持器放松承載鋼絞線，活塞縮缸帶動重物下降。 在挨近徹底縮缸的方位處下夾持器卡緊承載鋼絞線， 上夾持器放松承載鋼絞線后活塞空載伸缸，在近乎徹底伸缸的方位處上夾持器再次卡緊承載鋼絞線，下夾持器又放松承載鋼絞線，如此依次循環直至提高重物準確的在設計方位就位。液壓千斤頂及泵站的液壓回路上設置了液控單向閥和平衡閥，在遇到突然停電等突發事件是可對油路進行閉鎖，使提高重物安全的懸掛在已定高度。

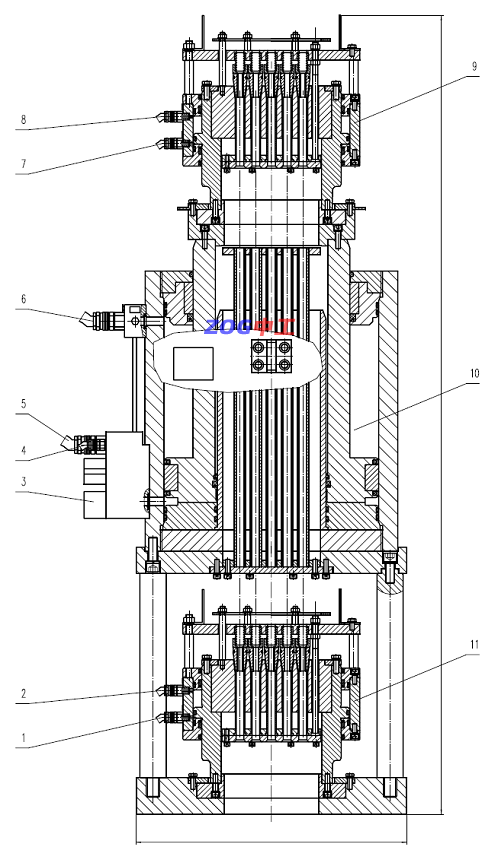

結構示意圖
1. 下夾持頂緊錨油嘴 2. 下夾持頂松錨油嘴 3. 液控單向閥和平衡閥 4. 提升頂泄油油嘴 5. 提升頂伸缸油嘴 6. 提升頂縮缸油嘴 7.上夾持頂緊錨油嘴 8.上夾持頂松錨油嘴 9. 上夾持頂 10. 提升千斤頂 12.下夾持器
