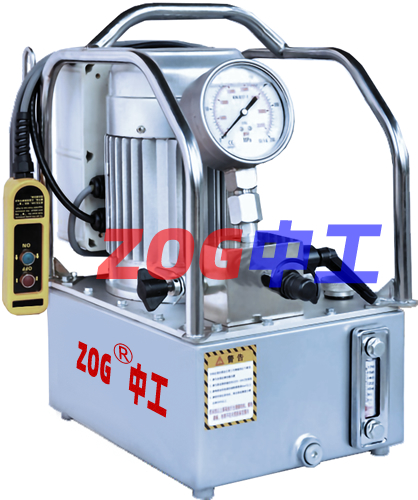

超高壓電動油泵
中工BL鋁合金液壓螺栓拉伸器專用泵
- 全鋁合金結構，體積小、重量輕
- 兩種壓力，主動切換
- 噪音小，油箱容量大
- 無碳刷馬達
- 壓力連續性調理，主動停機/保壓功能
- 主要用于：液壓拉伸器、液壓螺母、船廠軸系裝置、主軸裝置、舵系裝置、螺旋槳裝置等
| 型號 | 油箱容積L | 流量L/min | 輸出壓力MPa | 輸入電源 | 功率KW | 體積 長x寬x高 | 重量Kg |
| 中工B-L150 | 9 | 0.65 | 150 | 220V/50Hz | 1.5 | 500x260x530 | 35 |

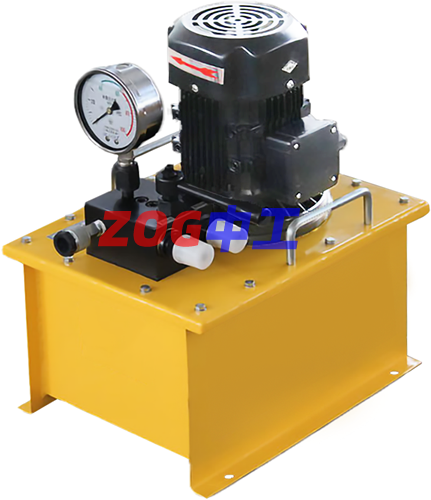

150MPA超高壓電動油泵參數
| 型號 | 最高壓力 | 低壓壓力 | 高壓流量 | 低壓流量 | 功率 | 電壓V |
| 中工B-V150 | 150MPa | 2MPa | 0.71L/min | 3L/min | 1.5kw | 380 |
中工B-V/YZB系列電動油泵(電動泵站)是由齒輪泵，柱塞泵，控制閥，油箱，電機，壓力表等組成的能獨立提供高壓液壓油的液壓泵站，可作為液壓千斤頂（液壓油缸），或以液壓千斤頂為動力的各種液壓工具，大流量齒輪泵保證低速的大流量，高壓柱塞泵是機器的高壓來源。
特點：
1、體小量輕，使用方便，工作壓力高。
2、單級泵站：結構簡單，可獲得較大的工作壓力。
3、雙級泵站：低壓時，高，低壓泵同時供油，可獲得較大的輸出流量。高壓時，低壓泵經卸荷溢流閥自動空載回油。減少功率消耗。
4、保壓功能：在外油路無泄漏的情況下，停泵保壓5分鐘，額定壓力下降不超過5Mpa.
1、超高壓組合閥（CZ4M/8C） 2、手動換向閥 3、壓力表 4、電機 5、空氣濾清器 6、手把 7、高壓柱塞泵 8、低壓齒輪泵 9、放油螺栓
用途：
1、與油缸或?qū)Ｓ脵C(jī)具配備，可實現起重，彎曲，較直，擠壓，剪切，鉚接，拆卸，壓裝等工作要求。
2、裝置在某些機械設備中，作為液壓動力源。
3、作為各種高壓液壓元件，高壓容器，高壓膠管的試壓泵站。二、泵站系列規格：

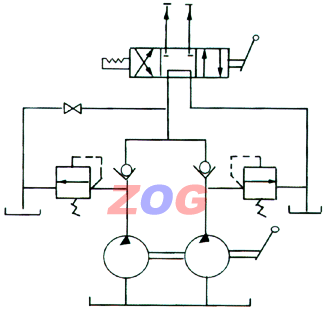

三、結構原理簡述
中工B-V系列電動油泵由電機，CFZB系列軸向柱塞泵（高壓泵），低壓齒輪泵，控制系統，油箱等組成。
1、CFZB系列軸向柱塞泵（高壓泵）
該系列泵為我廠自行研制的高新產品閥式配流軸向柱塞泵，容積效率達90%以上，該泵由電機直接帶動泵軸旋轉，在傾斜盤的作用下，柱塞沿柱塞套作上下往復運動，液壓油經進油閥吸入，從排油閥排出，進入系統油路。
2、低壓泵
低壓泵為齒輪泵
3、控制閥
（1）CZF4M/SC超高壓組合閥包括高壓安全閥，低壓卸荷溢流閥，高，低壓?jiǎn)蜗蜷y。
工作原理：低壓時，高低壓泵經高，低壓?jiǎn)蜗蜷y同時供油，當工作壓力大于2.5MPa時,高壓油使液壓控低壓溢流閥開啟,低壓泵臼動空載回油(低壓油在高壓油不起作用情況下。也具有自行開啟低壓溢閥功能。該閥起安全作用)
（2）34SZHP 6M超高壓手動換向閥為中位卸荷式三位四通換向閥，該閥為分配式轉閥，其抗污染性較好，換向可靠，維修方便，具有保壓功能。
四、使用須知
該系列泵的工作介質為YB-N32液壓油，環境溫度低于10`C時，可改用YB-N22號液壓油，環境溫度高于40`C時，可改用YB-N46液壓油。
工作中油箱的液面應始終保持在油標的中心線上，以防油泵吸空。加油時，應用120目濾油網濾去新油中雜質。經常使用時，每?jī)蓚�(gè)月清洗一次濾油器，半年清洗一次油箱，同時更換新油。
油泵正常工作溫度為10`C-50`C。油溫過高，需采取冷卻措施或停泵，油溫過低時，需采取加溫措施或低壓運轉來提高油溫。
電機起動前，需將換向閥換至中半位。點動數次，以防高壓泵吸空，空氣排除后方可使用。
本泵出廠時調定的工作壓力不得任意提高。
高壓膠管出廠時，均經過額定壓力1.25倍的耐壓試驗。由于膠質的老化，用戶長期使用時，應注意定期檢查，半年檢查一次。當檢查做耐壓試驗時，發生滲漏，凸起或爆破情況下，必須更換。使用時，應避免打折和出現急彎，同時不可離膠管太近，以防爆破甩起傷人。固定場合，可用鋼管代替。
該系列泵每年檢修一次。全部零件用煤油清洗，注意保護各配合表面，不得任意磕碰，裝配后，各運動件應運動靈活，無局部卡阻。五、常見故障及排除方法
| 故障 | 主要原因 | 排除方法 |
| 壓力不足 | 1安全閥調整值過低。 2安全閥錐閥卡死或磨損。 3接頭松動或密封件造成泄漏。 4壓力表故障造成壓力反應失真。 |
1調整安全閥。 2檢查錐閥或閥體更換或修復 3緊固接頭或更換密封件 4檢查壓力表檢修壓力表座 |
| 故障 | 主要原因 | 排除方法 |
| 高壓流量不足 | 1柱塞偶件配合間隙磨損過大 2柱塞或彈簧折斷 3各處漏損造成流量不足 4油溫過低造成吸油困難，油溫過高造成容積效率下降 5液壓過低，油泵吸空 6高壓泵吸空或無高壓油排出（適用于帶有低壓泵的泵站） |
1一般更換柱塞偶件 2更換有關零件 3緊固接頭更換密封件 4控制油溫在10` C-50`C之間 5加油 6首次使用前或更換油液后，使電機反轉達分鐘或點動數次。 |
