4DSY電動試壓泵
一、主要技術參數1、使用時間及頻率不是高或試壓容器小可選擇中工D-Y電動試壓泵或中工D-T手提式電動試壓泵
2、需壓力自動控制可選用中工4K壓力自控電動試壓泵
| 型號 | 額定排出壓力MPA | 流量L／H | 柱塞直徑 | 電機 | 外型尺寸 長×寬×高 | 重量Kg |
| 4D-SY170/6.3 | 6.3 | 170 | 22 | Y90S-4 1.1KW |
680×420×940 | 115 |
| 4D-SY110/10 | 10 | 110 | 18 | |||
| 4D-SY70/16 | 16 | 70 | 14 |
| 型號 | 額定排出壓力MPa | 流量L/h | 高壓柱塞直徑mm | 電機 | 外形尺寸mm 長×寬×高 |
重量Kg | |
| 高壓時 | 低壓時 | ||||||
| 4D-SY40/25 | 25 | 40 | 380 | 16 | Y90L-4 1.5Kw | 780×450×1090 | 185 |
| 4D-SY30/40 | 40 | 30 | 360 | 14 | |||
| 4D-SY22/63 | 63 | 22 | 350 | 12 | |||
| 4D-SY15/80 | 80 | 15 | 340 | 10 | |||
| 4D-SY15/100 | 100 | 15 | 340 | 10 | |||
| 4D-SY700/4 | 4 | 700 | 45 | Y100L-4 3Kw | |||
| 4D-SY700/6.3 | 6.3 | 700 | 34 | ||||
| 4D-SY550/10 | 10 | 550 | 30 | ||||
| 4D-SY550/16 | 16 | 550 | 22 | ||||
低壓缸工作壓力：≤1．6MPa(25～80MPa)。4～16MPa為低壓大流量泵
缸 數 4
柱塞行程，38mm
選用試壓泵時，所需要的試驗壓力應≤泵的額定壓力
二、概述
4D-SY型電動試壓泵是我廠集國內外同類產品之長處更新設計制作的。具有升壓、穩壓性能好，操作便利，移動靈敏，時間長等特點。且具有高、低壓流量分檔功能。
三、用途
4DSY型電動試壓泵(以下簡稱泵)是專供各類壓力容器、管道、閥門、蒸氣鍋爐及橡 膠管件等作，壓力試驗。并可用作各種試驗室或車間獲得高壓液體源的設備。
四、主要結構與原理
本泵為臥式四缸對稱配置的往復泵。由電機、減速箱、高、低壓缸、集水器、安全閥， 溢流閥，及水箱等部件組成，泵的二作原理及結構見示意圖， 本泵的工作介質為5"C～60℃的清水，乳化液和粘度不大于45mm2/s的油品。 泵裝在水箱上：并配有四只腳輪，電機與減速箱由聯軸器相連。速比為1：28。
五、安裝與使用
1、開箱安裝：
開箱后，首先仔細閱讀說明書、理解、領會各項要求。裝上腳輪和壓力表
2、使用方法：
(1)使用前的準備：
A、堿述箱內加足潤滑油(黑色齒輪油SYB1103 62S).
B、兩側傳動箱加入30號機械油（GB443 64）。油面應略高于滑導架下部導軌面．并在
使用時應及時補允。
C、水箱內加滿潔凈的工作介質，并在使用時隨時補允。
D、被試容器中應預先先放空氣．充滿介質．以縮短試壓時間，
E、運轉前啟截止閥，試壓泵作空載運作，若無異常響聲及阻滯現象：吸排工作作狀況
正常，即關閉截止閥，可進行試壓工作，(注：順時針旋轉截止閥手輕為增壓。反之為釋壓)
(2)使用時注意事項：
A、電機接線電源應裝有熔斷器，接地線．使工作既可靠、又安全。
B、減速箱中油溫不應超過80℃。
C、工作中如發現泵或其它部位有滲漏現象，應及時排除
D、當泵的排出壓力達 到額定壓力或試驗壓力時應停機使泵與被試系統關斷。用 戶最好在泵以外系統中另裝截止閥和釋壓閥，壓力表等器件．以便隔開磁和被試器件．這樣， 使試壓工作更順利。
E、 安全閥不能當作溢流閥使用．安全閥出廠前已調好，用戶不得隨意調整，安全閥出 廠時調整壓力為額定壓力的1.1倍。
F、溢流閥的壓力出廠前調整為I．6MPA．使用時用戶按實際需要可調整溢流閥．但只能作適當調低，不得大于1.6MPa(應有相當經驗的技術人員操作)。
G、如被試器容積很小時．可將溢流閥的壓力調低，此時僅由高壓缸工作。與試驗壓力 仍高于1.6MPa時．可將多個被試容器并聯試壓
六、一般故障及排除方法
試壓中如發現故障，應首先排除泵以外(被試器件，管路系統等泄漏)故障，再檢查泵的幫障
l、泵的壓力上升太慢或不上升 。
(1)截止閥未關嚴：天緊或調換銅球，修正閥線．
(2)濾網堵塞或接頭滲漏：清洗去除污物，擰緊螺絲。
(3)柱塞密封填料損壞：更換密封填料．．
(4）進、出水閥擱死或不密封：拆卜檢查閥座鋼球．清洗修正閥座上閥線或更換鋼球．
2、砂的壓力上升不均勻，用聽測各缸的排出及壓出情況。判定故障的原因。
(1)有一缸進、出水閥擱死或密封不良，參照1（4）解決。
(2)有一缸進、出水閥損壞、更換閥座鋼球或修正閥線。
3、泵的保壓時間太短或達不 到額定壓力：
(1)截止閥滲漏：關緊截止閥或調換鋼球修正閥線
(2)安全閥滲漏：調整壓簧，消洗閥面或研磨芯錐面閥線，使之密合，
(3)穩壓閥或低壓?jiǎn)蜗蜷y滲漏：更換閥芯閥座或修正閥線
(4)接頭處滲漏：擰緊接頭。
3、減速箱溫升太高；
(1)潤滑油粘度低或太臟：更換潤滑油．
(2)蝸桿與蝸輪接觸不良，變位或咬毛：應進行進檢修，
(3)安全閥動作不靈或泵負荷太重：檢修安全閥防止超載運行。
4、電機負荷超載，
(1)溢流閥動作壓力太高（超過1.6同MPA）：調低壓力
(2)各處潤滑不良：補充或更換各箱的潤滑油
(3)電源電壓太低：提高電源電壓
(4)低壓缸柱宋塞過緊：適當放松壓緊螺套．
七、維護和保養
l、機器的外表面必須保持清潔。
2、水箱在加介質前須沖洗干凈．不允許存有污雜物.
3、新泵第一次用的齒輪油視情況應每30小時更換。經二次換油后可逐漸延長時間至500 小時換油。其它部位潤滑油工作56小時后應更換，以后逐漸延長至500小時。
4、長期停用泵。其內部應進行防銹處理。外部零件無涂漆部件應涂防銹油。
5、經常注意泵的蝸輪、蝸桿副的軸向間隙，蝸桿的間隙為0．04-0．07mm，蝸輪為O．05-O．10mm，如不符合此值，可通過蝸桿調整螺絲調整蝸桿間隙，用紙墊調整蝸輪間隙。
6、在環境溫度0度以下使用工作介質為水時，應添加防凍劑，建議采用變性酒精為防凍 劑，配比如下表
| 環境溫度℃ | 90％變性酒精％ | 清水％ |
| 0-10 | 33 | 67 |
| -10-20 | 45 | 55 |
| -20-30 | 54 | 46 |
| -30-40 | 70 | 30 |
八、加油方法
減速箱內加油時，先將油位放氣螺栓拆下，再?gòu)募佑涂鬃⑷霛?rùn)滑油，加至油位放氣孔有油溢出為止，擰上螺栓即可。
九、裝箱單
| 1 | 4D-SY型電動試壓泵 | 壹臺 |
| 2 | 壓力表 | 壹只 |
| 3 | 備件袋 | 壹只 |
| 4 | 腳輪 | 肆只 |
| 5 | 合格證 | 壹件 |
| 6 | 使用說明書 | 壹本 |
l、如按小說明書仍無法排除的故障或遇到說明書上未提及的故障，請同本廠聯系，我
們將謁誠為你服務。
2、保修期限：一年。
3、儀修范圍：如實屬產品質量問題，在保修期內，由本廠負責修、退、換。如超過保
修期內，或在保修期內小按說明書使用并自行拆卸，本廠可提供修理服務，但費用必須由用
戶自己負責。

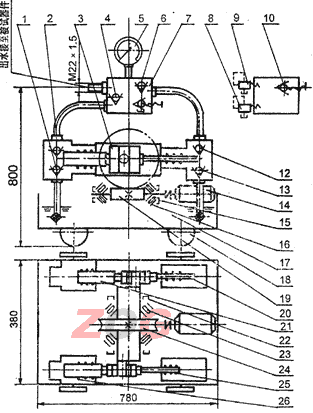

4D-SY型電動試壓泵結構原理示意圖
1、低壓進水閥 2、低壓出水閥 3、滑導架 4、低壓?jiǎn)蜗蜷y 5、壓力表
6、穩壓閥 7、集水器 8、溢流閥 9、安全閥 lO、截止閥
12、高壓出水閥 13、高壓進水閥 14、電機 15、骨架油封(PG25SX45X10)
16、軸承(7205) 17、水箱 18、腳輪 19、蝸桿
20、高壓柱塞 21、低壓柱塞 22、骨架油封(PD60X80X12)
23、軸承(2007112) 24、蝸輪 25、高壓密封料 26、低壓密封料
