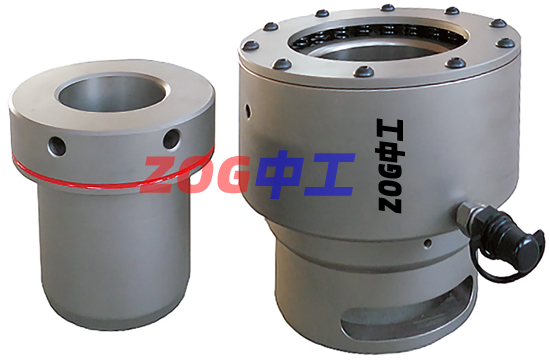

自動復位螺栓拉伸器，彈簧復位螺栓液壓拉伸器

-最大承受150mpa壓力
-彈簧回程設計，活塞自動復位,速度快
-紅色線指示行程，超行程指示，確保操作安全
-拉伸頭可更換，可配不同規格螺栓拉伸頭工作

中工HL自動復位液壓螺栓拉伸器，繃簧復位螺栓液壓拉伸器是利用液壓油缸直接對螺栓端頭施加外力，將螺栓拉伸到所需長度，然后用手悄悄將螺母擰緊，使施加的載荷得以保留。因為不受螺栓光滑作用和螺紋摩擦大小的影響，拉伸方法可以得到更為準確的螺栓載荷。此外，拉伸東西還可對多個螺栓進行同步拉伸，使整圈螺栓受力均勻，得到均衡載荷。拉伸方法特別適用于關鍵法蘭等緊固精度要求較高的接合應用，它能使法蘭受力均勻地完成接合，真實地避免泄漏。

中工HL自動復位液壓螺栓拉伸器主要由油缸、拉伸頭和支撐橋三部分組成。液壓缸坐落螺栓中軸線的方位，用于對螺栓進行軸向拉伸，完成螺栓需要的拉伸力。而正是螺栓的這種延伸量或拉伸量產生了螺栓緊固所需的夾緊力。螺栓受到拉伸時，螺栓會與法蘭接觸面脫離開來。拉伸器下端有一個開口，供操作人員人工滾動螺母（通常螺母的滾動是經過撥動螺母外的一個撥圈來完成的，撥圈經過一根金屬撥來撥動)。卸掉拉伸器中的油缸后，螺母徑滾動已再次與接合面緊貼，從而將螺栓的軸向形變鎖住，也就是將剩下螺栓載荷鎖住螺栓里。對螺栓施加的載荷與液壓油缸中油壓成正比關系，這樣的規劃能夠非常準確地留住有效載荷。因為載荷直接施加在螺栓上，且一切作用力都用于螺栓拉長，因此載荷產生所需的空間可以到達最小。

共同的接油口規劃能夠多個拉伸器方便地連接起來，從而完成均衡的螺栓載荷。公共液壓動力站的運用、液壓缸杰出的準確度確保了法蘭四周螺栓受力的一致性。采用拉伸方法對螺栓進行緊固得到的剩下載荷/有效載荷比力矩方法更大，因此咱們說拉伸方法是更高效、更準確的緊固方法。

中工HL自動復位液壓螺栓拉伸器被廣泛應用于石油化工、核電、風電、水電、火電、船舶、鐵路、航空航天、采礦、重型機械等范疇。

1、低壓力拉伸器用于拉伸力較小地方。
2、執行機械標準的雙級高型拉伸器壓力低，外徑小，高度較長。
3、螺栓從螺母伸出長度最少為螺栓直徑的0.8倍
4、如以下參數不符合要求可根據實際工況條件及特殊要求定制。需先填寫 螺栓工況情況調查表

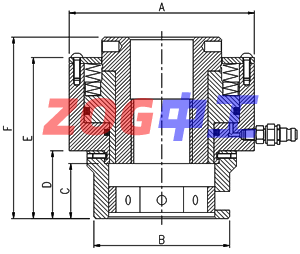

中工HL系列自動復位液壓螺栓拉伸器選型表

型號	適用螺栓 (mm)	最大負載 (KN)	尺寸						重量 (Kg)	行程 (mm)
			A	B	C	D	E	F
中工HL20-27	M20 M22 M24 M27	307	109	55 59 66 72	23 25 27 30	25 27 29 32	111 113 115 118	128 130 132 135	5	8
中工HL30-36	M30 M33 M36	486	109	80 85 90	35 38 38	35 38 38	126 129 129	144 147 147	7
中工HL33-42	M33 M36 M39 M42	814	132	85 96 98 110	37 43 43 54	40 43 47 50	131 134 139 141	146 149 154 156	10
中工HL39-48	M39 M42 M45 M48	989	150	110 113 114 118	40 44 50 52	42 44 50 52	136 138 144 146	150 152 161 163	15	10
中工HL52-56	M52 M56	1413	174	132 135	55	59	154 158	174 178	20
中工HL56-68	M56 M60 M64 M68	1649	198	135 143 150 158	60 64 65 72	60 64 65 72	161 165 166 175	179 183 184 193	25	12
中工HL72-76	M72 M76	2131	222	165 170	75.5 80	76 80	184.5 188.5	207.5 211.5	35
中工HL76-90	M76 M80 M85 M90	2544	252	170 175 190 205	80 85 76.5 95	80 85 85 94	194 199 199 208	221 226.5 226.5 235.5	50
中工HL95-100	M95 M100	3101	282	215 235	100 105	104.5 109.5	218 223	247 252	65
中工HL105-115	M105 M110 M115	3792	318	225 235 260	93 115 120	98 120 125	212 234 239	242 264 269	85
中工HL115-125	M115 M120 M125	4900	360	260 270 272	120 125 130	120 125 140	261 266 271	297 302 307	110
中工HL130-145	M130 M135 M140 M145	6255	408	285 292 300 312	135 140 155 165	135 140 145 155	276 281 286 296	312 317 322 332	130
中工HL145-160	M145 M150 M160	8423	456	312 340 350	150 165 165	150 155 165	301 306 316	337 342 352	150
