多級螺栓拉伸器,雙級液壓螺栓拉伸器

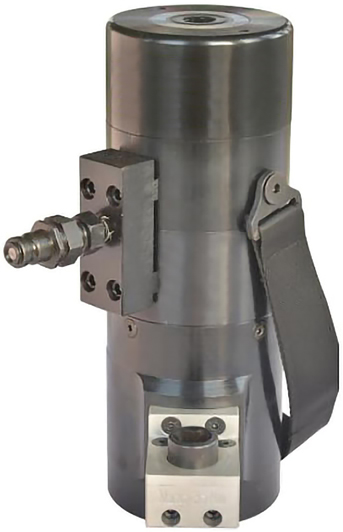

HTE多級螺栓拉伸器,雙級液壓螺栓拉伸器
*活塞扳手復位設計,可用電動扳手,復位更快。
*雙油缸,更大拉力,外徑更小,適用于空間狹小的工況。
*適用于單規格螺栓的拉伸,拉力精度高,易操作。
*可配手動泵、電動泵、氣動液壓泵,配置分流閥多個拉伸器可同時使用。
*標準最大工作壓力150MPa
針對風電行業,使用空間小,推出HTE多級螺栓拉伸器,雙級液壓螺栓拉伸器,用于風電行業螺栓的快速緊固和拆卸。
工作原理
超高壓油泵輸出的液壓油,從拉伸器油缸上的快速接頭注入,活塞與油缸在油壓效果下產生相對運動,油缸的內螺紋帶動螺栓產生拉伸力,使螺栓伸長;然后旋轉螺母,從而完成對螺對螺栓的緊固與拆卸。
液壓拉伸器與超高壓油泵合作運用,同步進行,作業進程分為四步:
1 充油:油泵開始作業時,低壓、大流量充油。
2 升壓:在充油的基礎上,不斷繼續加壓,壓力逐步升高,螺栓也同時逐步拉長,打到所需壓力;此時螺栓打到伸長到預訂值。
3 作業:用拔桿穿過支承套的窗口,鎖緊或拆卸螺母,作業完畢。
4 卸荷:作業完畢,需將壓力調整為零;打開卸荷閥,液壓油流回油泵儲油箱。
安全注意事項
1 在運用螺栓拉伸器之前,確保油管沒有破損或扭結。不要運用損壞或不合格的油管。不 要運用扭結的油管。高壓軟管的曲折半徑應≥200mm。
2 在壓力升高進程中,保持與螺栓拉伸器3 -5米的間隔。絕對不要站在施加預緊力的正前 方。液壓油壓的升高有必要由操作人員仔細監督(經過壓力表觀察)。在連續壓力升高的過 程中,如發現壓力似乎沒有升高,應當即中止升壓,此癥狀或許闡明螺栓有拉伸變形的情 況存在。因此有必要當即檢查螺聯接的狀況及尺寸合作的精度。
3 螺栓拉伸器不能超過它的最大行程。當?shù)竭_(dá)最大行程時,在螺栓聯接套上可以看到赤色 的標記。假如螺栓拉伸器操作超過它的最大行程,螺栓拉伸器不在起到任何功用。并且會導致漏 油,拉伸器油缸密封在活塞主動回位(HTE等有主動復位功用的螺栓拉伸器)進程中損壞,及蓋板 螺紋損壞等狀況。
4 液壓拉伸設備作業完畢后,需將油泵壓力減為零,否則液壓油會噴射出來,污染衣物, 且對人體或許會造成損傷。
5 超高壓油泵見其運用闡明書。
1、低壓力拉伸器用于拉伸力較小地方。
2、執行機械標準的雙級高型拉伸器壓力低,外徑小,高度較長。
3、螺栓從螺母伸出長度最少為螺栓直徑的0.8倍
4、如以下參數不符合要求可根據實際工況條件及特殊要求定制。需先填寫 螺栓工況情況調查表

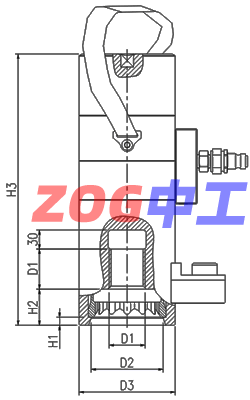

型號 | 螺紋D1 | 螺母對邊 | 拉伸力 | D2 | D3 | H1 | H2 | H3 |
mm | S | KN | mm | mm | mm | mm | mm | |
HTE 20 | M 20X2. 5 | 30 | 200 | 44 | 59 | 6 | 19 | 182 |
HTE 24 | M 24X3 | 36 | 290 | 51 | 65 | 8 | 24 | 188 |
HTE 27 | M 27X3 | 41 | 380 | 56 | 73 | 10 | 25 | 192 |
HTE 30 | M 30X3. 5 | 46 | 460 | 62 | 79 | 12 | 27 | 198 |
HTE 33 | M 33X3. 5 | 50 | 570 | 67 | 84 | 14 | 29 | 240 |
HTE 36 | M 36X4 | 55 | 670 | 72 | 90 | 16 | 32 | 248 |
HTE 39 | M 39X4 | 60 | 800 | 78 | 98 | 18 | 34 | 253 |
HTE 42 | M 42X4. 5 | 65 | 920 | 84 | 107 | 20 | 37 | 256 |
HTE 45 | M 45X4. 5 | 70 | 1080 | 90 | 112 | 22 | 39 | 260 |
HTE 48 | M 48X5 | 75 | 1220 | 95 | 123 | 24 | 42 | 268 |
HTE 52 | M 52X5 | 80 | 1450 | 103 | 129 | 28 | 46 | 288 |
HTE 56 | M 56X5. 5 | 85 | 1680 | 107 | 136 | 31 | 49 | 328 |
HTE 60 | M 60X5. 5 | 90 | 2010 | 115 | 146 | 34 | 52 | 330 |
HTE 64 | M 64X6 | 95 | 2210 | 121 | 155 | 37 | 55 | 346 |
HTE 68 | M 68X6 | 100 | 2600 | 127 | 164 | 40 | 58 | 358 |
HTE 72 | M 72X6 | 105 | 2880 | 131 | 177 | 44 | 62 | 378 |
HTE 76 | M 76X6 | 110 | 3320 | 137 | 183 | 46 | 66 | 385 |
HTE 80 | M 80X6 | 115 | 3610 | 143 | 203 | 50 | 68 | 414 |
HTE 90 | M 90X6 | 130 | 4650 | 161 | 232 | 58 | 77 | 446 |
HTE 100 | M 100X6 | 145 | 5830 | 179 | 252 | 66 | 85 | 487 |
