中空液壓扳手


中工K-V/YZK/YK中空液壓扳手(M20-100)螺栓出頭較長,空間較小場合使用,可選配中空扳手頭,或加配襯套,可選配全自動液壓扳手專用泵、雙向手動泵、電動泵	智能液壓扳手專用泵(中工B-VP0.75-1.5KW)可數字化設定、顯示扭矩和壓力,一鍵擰緊或拆卸,自動關機,高效率	鋁鈦合金中空液壓扳手(S19-155)航天鋁鈦合金材料，體積小，強度大，力矩大，重量輕。	驅動式液壓扳手(中工D-V/YZD/YD M20-100)驅動方軸，可選配不同規格的套筒，用于螺栓出頭短，空間小的場合，需選配手動或電動泵

客戶案例 | 產品定制 | 加入收藏夾 | 放入購物車 | 推薦給朋友

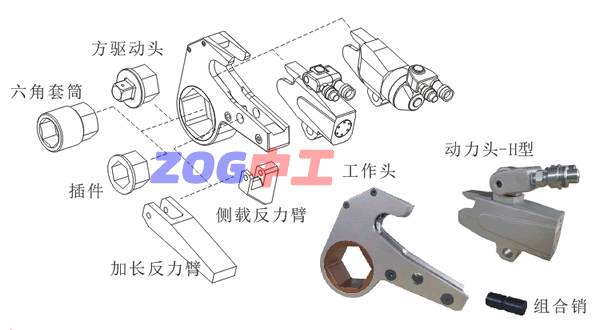

中工K-V/YZK/YK中空液壓扳手（中空扳手，中空式液壓力矩扳手）采用優質合金鋼材質，強度高，標配5個工作頭更加適合用于使用空間有限的場合，適用范圍更廣，是YK系列中空液壓扳手替代產品，先進生產工藝，相比較力矩更大，使用時間更長。最大限度的采用高強度輕金屬，一體成型動力工作頭，全面提高強度及時間；更大的扭矩/重量比，雙作用，高速,轉角大，效率高, 一只動力頭可配合多種中空工作頭或空間允許的話也可使用襯套以節省費用，膠管工作范圍廣,360°×360°旋轉軟管接頭在狹小的空間內使用方便,絕不會出現機構卡死, 扭矩重復精度高達±3%,松開時不需其它工具,存貯箱保護扳手頭避免損壞，結實耐用，維護方便。
1、應使用液壓螺母破切器破除生銹及被腐蝕的螺母。
2、YDVL鋁鈦合金液壓扳手重量輕，力矩大，適用螺母對邊M16-100

扳手泵站圖片
產品名稱	智能液壓扳手泵	電磁風冷電動泵	電磁換向電動泵	電磁換向電動泵	手動換向電動泵	手動換向手動泵
螺母旋轉方式	泵站自動換向連續旋轉	手動電磁換向間歇旋轉	手動電磁換向間歇旋轉	手動電磁換向間歇旋轉	泵站手動換向間歇旋轉	泵站手動換向間歇旋轉
關于換向	換向:液壓扳手全是由雙向油缸驅動,油缸伸出一次螺母轉36度,泵站換向, 油缸回縮,螺母不動,泵站再換向, 油缸伸出,螺母再轉36度,螺母轉動是要泵站不斷換向進行,自動換向對扳手的旋轉速度是相當重要的.
泵站換向	自動換向	手動電磁換向	手動電磁換向	手動電磁換向	手動換向	手動換向
自動回油	有	有	有	無	無	無
自動關機	到設定扭矩自停	無操作自關機	無操作自關機	無	無	無
壓力顯示	數顯	指針壓力表	指針壓力表	指針壓力表	指針壓力表	指針壓力表
扭矩顯示	數顯	無	無	無	無	無
壓力設定	數字設定	溢流閥調節	溢流閥調節	溢流閥調節	溢流閥調節	溢流閥調節
扭矩設定	數字設定	壓力表壓力換算	壓力表壓力換算	壓力表壓力換算	壓力表壓力換算	壓力表壓力換算
遠距離操作	遠距離單人操作	遠距離多人操作	遠距離多人操作	遠距離多人操作	近距離多人操作	近距離多人操作

要求裝配的螺母多并且要求精確控制扭矩,選配我公司全自動扳手專用油泵。
■ 數字化設定并顯示壓力和扭矩,精度達到0.1%
■ 實時顯示壓力或扭矩，并實時保存設定的扭矩或壓力
■ 配置有操作手柄可遠距離一個人可完成作業，能全自動或手動操作
■ 到設定壓力或扭矩自動關機
■ 一鍵化操作，連續拆鎖,速度是同類產品的2-3倍,效率高

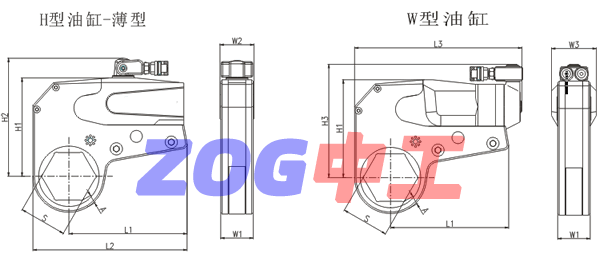

型號	扭矩 Nm	螺母范圍S	重量Kg	L1	L2	L3	H1	H2	H3	W1	W2	W3	A
中工KL1W	233-2326	36-60	2.1	120.5	156	191	100	144.5	142	34	36	50	8.3
中工KL3W	345-3446	41-60	3.7	144	185	233	113	156	148	36	38	55	9.5
中工KL4W	540-5399	46-80	4.5	156	202	232	119	161	152	42	46	60	11.7
中工KL6W	769-7691	55-85	7.5	179	232	256	145	187	179	45	49	65	12.8
中工KL8W	1212-12116	70-105	8.9	207	270	291	168	210	200	53	57	75	14.2
中工KL15W	1992-19919	80-115	17.3	237	309	335	197	237	227	64	68	90	18.2
中工KL25W	3363-33629	90-130	25.2	273	361	383	230	272	255	70	78	100	21.3
中工KL35W	5385-53851	120-145	35.5	338	447	456	280	345	294	84	92	118	24.8
中工KL50W	7522-5221	130-180	47.8	382	517	539	320	383	400	94	102	140	30.5
中工KL95W	13946-139463	155-190	204	492	665	670	400	458	425	160	168	180	61.7

　　本液壓力矩扳手體積小，力矩大、預緊準確。它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施，重要螺栓聯接的安裝及拆卸維修，能方便快捷地完成您的裝拆螺栓任務，同時可有效地保證您所需的扭矩值。
松懈螺栓的扭矩至少應是擰緊螺栓的扭矩2倍。
各等級螺栓最大扭矩推薦值

強度等級		4.8		6.8		8.8		10.9		12.9
材質		一般構造用鋼		機械構造用鋼		鉻鋁合金鋼		鎳鉻鋁合金鋼		鎳鉻合金鋼
螺栓	螺母	扭距值		扭距值		扭距值		扭距值		扭距值
螺栓	螺母	KGM	NM	KGM	NM	KGM	NM	KGM	NM	KGM	NM
M14	22mm	7	69	10	98	14	137	17	165	23	225
16	24	10	98	14	137	21	206	25	247	36	363
18	27	14	137	21	206	29	284	35	341	49	480
20	30	18	176	28	296	41	402	58	569	69	480
22	32	23	225	34	333	55	539	78	765	93	911
24	36	32	314	48	470	70	686	100	981	120	1176
27	41	45	441	65	637	105	1029	150	1472	180	1764
30	46	60	588	90	882	125	1225	200	1962	240	2352
33	50	75	735	115	1127	150	1470	210	2060	250	2450
36	55	100	980	150	1470	180	1764	250	2453	300	2940
39	60	120	1176	180	1764	220	2156	300	2943	370	3626
42	65	155	1519	240	2352	280	2744	390	3826	470	4606
45	70	180	1764	280	2744	320	3136	450	4415	550	5390
48	75	230	2254	350	3430	400	3920	570	5592	680	6664
52	80	280	2744	420	4116	480	4704	670	6573	850	8330
56	85	360	3528	530	5149	610	5978	860	8437	1050	10290
60	90	410	4018	610	5978	790	7742	1100	10791	1350	13230
64	95	510	4998	760	7448	900	8820	1224	11998	1530	14994
68	100	580	5684	870	8526	1100	10780	1392	13645	1740	17053
72	105	660	6468	1000	9800	1290	12642	1584	15527	1980	19405
76	110	750	7350	1100	10780	1500	1470	1800	17644	2250	22050
80	115	830	8143	1250	12250	1850	18130	1992	19547	2489	24429
85	120	900	8820	1400	13720	2250	22050	2160	21172	2699	26459
90	130	1080	10584	1650	16170	2500	24500	2593	25407	3241	31752
100	145	1400	13720	2050	20090	2800	27440	3361	32935	4200	41160
110	155	1670	16366	2550	24990	3340	32732	4009	39287	5010	49098
120	175	2030	19894	3050	29890	4060	39788	4873	47756	6090	59682

a、表中扭矩值為螺栓達到屈服極限的70%時所測定。
b、建議鎖緊力矩值為：表中數值×(70-80）%
例如：M48，8.8級螺栓，則鎖緊力矩為：400 × 80% = 320KG
c、拆松力矩為鎖緊力矩的1.5~2.5倍。
例如：上例鎖緊力矩為320KGM，則其拆松力矩約為 320×(1.5~2.5)= 480~800KGM
