多功能水冷真空濾油機

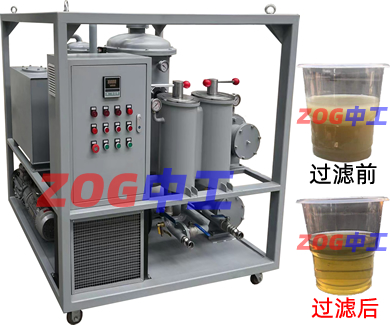

中工LCW多功能水冷真空濾油機 一、產品參數
| 性能\參數\型號 | 中工LCW1 | 中工LCW2 | 中工LCW3 | 中工LCW5 | 8 | 10 | 12 | 15 | 20 | 26 | |
| 工作能力 | 擊穿電壓KV | ≥60 | |||||||||
| 流量L/min | ≥10 | ≥20 | ≥30 | ≥50 | ≥80 | ≥100 | ≥125 | ≥150 | ≥200 | ≥260 | |
| 真 空 度 |
極限(表式計)Pa | ≤90 | |||||||||
| 工作(表式計)Pa | ≤400 | ||||||||||
| 工作壓力(MPa) | ≤0.35 | ≤0.5 | |||||||||
| 工作噪音dB(A) | ≤70 | ≤75 | ≤80 | ||||||||
| 含水量PPm | ≤7 | ||||||||||
| 含氣量% | ≤0.3 | ||||||||||
| 清潔度NAS | ≤7 | ||||||||||
| 過濾精度μm | 0.5~0.8 | ||||||||||
| 電加熱功率KW | 9 | 15 | 15 | 15 | 24 | 24 | 48 | 60 | 72 | 144 | |
| 總功率KW | 10.5 | 16 | 16.5 | 17 | 27 | 27 | 56 | 67.2 | 80 | 156 | |
| 電源電壓 | 380 | ||||||||||
| 油溫范圍 | 40℃~75℃ | ||||||||||
| 平均無故障工作時間 | h≥5000 | ||||||||||
| 連續工作時間 | h≥150 | ||||||||||
| 機器凈重kg | 100 | 150 | 180 | 260 | 550 | 600 | 900 | 950 | 1000 | 1280 | |
| 被處理油特征 | 含氣量不大于12%,含水量不大于50PPm，擊穿電壓不小于25KV的新油三次處理后 | ||||||||||
感謝您對本公司的信任，選用LCW型多功能真空濾油機。為了方便您的使用，延長設備壽命，請仔細閱讀使用說明書，謝謝您的配合。
三、功能和作用：
LCW系列多功能真空濾油機采用真空負壓原理、三維立體閃蒸、薄膜蒸發技術，再經過多級精密過濾，去除不合格油液中所含的水分、氣體、粉塵、雜質等。本設備破乳化能力強、除水效率高、過濾精度高、快速恢復油品的原有性能指標。廣泛用于鋼廠、電廠、石化、機械、冶金等工礦企業對液壓油、透平油、潤滑油等工業油品的凈化過濾處理，以達到高精度用油標準。
四、組成及簡介：
本設備由框架、加熱系統、過濾系統、真空系統、分離系統、冷凝系統、輸油系統、管道閥門系統、電控系統9個部件組成。
1.框架：結構為框架移動式，下面裝有4只滾輪，方便于移動。
2.過濾系統：由粗過濾器、精過濾器、精細過濾器、壓力控制器等部件組成。濾芯采用過濾面積大、納污量大、過濾精度高的優質濾材制作而成。過濾系統設有壓力控制器，當過濾系統壓力達到設定值時，系統會自動報警并停機，同時提醒使用人員需要更換濾芯。
3.加熱系統：由加熱器、溫度控制器等組成，加熱器功率為20kW。
4.真空系統：由真空泵、管道、真空表、定值調節閥等組成，其功能是為脫水脫氣提供基礎條件。
5.分離系統：由進油電磁閥、氣液分離塔、液位平衡閥、油位控制器等組成，其功能是將水、氣與油液分離。
6.冷凝系統：由水箱、水泵進水閥、水泵、氣水分離器、散熱器、儲水罐等組成。其功能是將氣態水轉變成液態水。當儲水罐水滿時設備會自動報警并停機(不停機排水方法：先關閉氣水分離器與儲水罐之間的隔斷閥，再打開儲水罐上面的進氣閥和下面的放水閥，排空積水，然后將進氣閥與放水閥關閉，并打開隔斷閥)。
7.輸油系統：由出油泵、壓力表、止回閥、過濾出油閥、直通出油閥、取樣閥、放油閥等組成，保證油液正常流動。
8.管道閥門系統：由進油管路、出油管路、真空管路、各類手動閥和電磁閥組成，是各部件之間聯結的橋梁。
9.電控系統：電控系統是整機的集中控制中心，各種控制元件大部分都裝在電控柜內。電控柜面板上裝有各種控制按鈕和指示燈，名稱分別如下： 溫度控制器
相序報警 壓力報警 水位報警 消泡指示
電源指示 真空泵停止 出油泵停止 加熱器停止
急停/復位 真空泵啟動 出油泵啟動 加熱器啟動
除有各類手動功能外，電氣系統具有以下自動功能。
（1）消泡自動控制。
（2）加熱溫度自動控制。
（3）噴油自動報警停機。
（4）電源相序錯誤自動報警。
（5） 儲水罐水滿自動報警停機。
（6）氣液分離塔內油位自動控制。
（7）過濾系統超壓自動報警停機。
五、開機前準備工作：
1.打開電控柜，接好三相五線電源線，并良好接地(接地電阻≤4Ω)。(電源線選用：電線YJV 3*16²+2*10²)
2.接好溢水口處透明鋼絲軟管，將水箱中加滿冷卻水至溢水口有水流出為止(環境溫度接近或低于0度時，必須加防凍液，絕對不得加自來水)。
3.檢查真空泵油是否符合規定要求，如果低于油標線必須加入100號真空泵油至油標線(油標的2/3位置)。
4.接好濾油機與儲油箱之間聯接用進油口與出油口透明鋼絲軟管，同時鎖緊卡箍。
5.打開水箱與水泵之間的“水泵進水閥”，打開氣水分離器與儲水罐之間的“隔斷閥”，關閉其余所有閥門。
6.合上電控柜內總電源開關和分級斷路器，“電源指示”紅燈亮，此時如“相序報警”燈亮，應停電后調換主電源相序。
六、開機工作程序：
1.順時針?lè)较蛐D(zhuǎn)“急停/復位” 按鈕，溫度控制器上有實時溫度顯示。按動“真空泵啟動”按鈕，水泵同時得電運行，氣液分離塔上面的真空表指示系統內真空度。
2.看真空表指針到達-0.08MPa左右時，打開進油閥，從氣液分離塔上的玻璃觀察窗看到開始進油后，先打開直通出油閥，再按動“出油泵啟動”按鈕，散熱器同時得電運行，油液從出油口排出。
3.進出油液循環正常后，按動“加熱器啟動”按鈕，電控柜面板上的溫度控制器顯示實時油溫開始上升。加熱溫度調整方法：（1）油溫上限設定：按一下“SET”鍵，使SV窗顯示處于閃爍狀態，通過按“<”鍵，找到所需設定溫度位數，通過“∧”、“∨”改變?yōu)樗璧臄?shù)值（如065.0），再按一下“SET”,使儀表轉到SV/PV正常顯示狀態。
（2）油溫下限設定：按住“SET”鍵5秒進入菜單，找到“P”，設置為0，再按一下“SET”鍵，出現“oH”,把數字設置為5后，長按“SET”鍵保存退出即可；此時加熱器在油溫低于60℃時投入工作，在高于65℃時停止工作。此時設備正常工作，進、出油正常，加熱系統正常工作。
4.油液循環一段時間后，水分逐步減少。先打開過濾出油閥，再關閉直通出油閥，開始濾除油液里面的雜質。
5.過濾一段時間后，水分與雜質被過濾干凈。從取樣閥處放取油樣化驗，取樣時，取樣容器要經過清洗、烘干處理，排出部分油液后方可取樣化驗。
6.若遇緊急情況，按下“急停/復位”按鈕，故障排除后，順時針?lè)较蛐D(zhuǎn)“急停/復位”按鈕，重新進行新的開機工作程序。
七、停機工作程序：
1.按動“加熱器停止”按鈕。
2.待油液在設備內循環10分鐘后，關閉進油閥門。
3.按動“真空泵停止”按鈕。
4.排出氣液分離塔內油液，按動“出油泵停止”按鈕，，關閉出油閥門。
5.打開儲水罐上面進氣閥和下面的放水閥，放掉積水后關閉閥門。
6.關閉電控柜內總電源。
八、注意事項：
1.本機在環境溫度-5℃～40℃、濕度≤85%。、海拔高度≤2500米的環境下工作。
2.本機的粗過濾器的濾芯為不銹鋼濾芯，清洗后可反復使用。但清洗時不得用金屬刷刷洗表面，而應該先用超聲波振蕩清洗、再用清潔壓縮空氣吹除表面水滴，最后用烘箱烘干。
3.當水箱中循環水水溫達到30℃以上時，應補進自來水，排出熱水，降低循環水溫度，否則會降低氣水分離器氣水分離效果，造成真空泵油乳化。
4.環境溫度低于0℃時，要提前放盡冷凝系統內余水，特別是水泵和散熱器里面的水，并加注防凍液后再使用，否則會凍壞冷凝設備。
5.設備使用時要經常檢查真空泵油使用情況, 發現油位過低時，及時添加100號真空泵油；發現真空泵油乳化時要及時更換。
6.如果本設備停放不使用，需放盡真空泵油，并加注新的100號真空泵油，啟動真空泵運轉10分鐘后停放，以防止真空泵葉片銹蝕無法啟動。特別注意須放凈冷凝系統內的余水。
注意：本機出廠前使用普通舊液壓油測試，如果需要過濾其它型號油品時，請先沖洗后再使用，防止油品混合增加污染。
