首頁>企業產品>液壓扳手>鈦合金大扭矩液壓扳手,鈦合金驅動式大扭力液壓扳手

鈦合金大扭矩液壓扳手,鈦合金驅動式大扭力液壓扳手


鈦合金大扭矩液壓扳手(中工N-L M20-125)鈦合金驅動式液壓扳手，最大扭矩達到18萬,可選配多種規格套筒	智能液壓扳手專用泵(中工B-VP0.75-1.5KW)可數字化設定、顯示扭矩和壓力,一鍵擰緊或拆卸,自動關機,高效率	大功率液壓扳手(中工N-D)方軸配置不同規格套筒，體積大，扭矩大	鋁鈦合金中空液壓扳手(S19-155)航天鋁鈦合金材料，體積小，強度大，力矩大，重量輕。

客戶案例 | 產品定制 | 加入收藏夾 | 放入購物車 | 推薦給朋友

中工N-L系列鈦合金大扭矩液壓扳手,中工N-L鈦合金驅動式大扭力液壓扳手機身采用鋁鈦合金和少部份超高強度合金鋼材料，加強鈦合金油缸強度高，重量更輕。油管接頭可360度旋轉，操作簡單方便，扭矩精度高達±3%，驅動方軸可左右切換，可對拆松及擰緊螺母的轉換。
1、采用高科技鈦合金及特殊合金鋼制造；
2、360°旋轉接頭，不受空間限制；
3、直推式驅動軸換向，大扭矩,快捷；
4、大扭矩設計，最大達到18萬N.m
5、油缸單次行程螺母轉角大，工作效率高
6、選配多種套筒以適應不同的使用工況。

扳手泵站圖片
產品名稱	智能液壓扳手泵	電磁風冷電動泵	電磁換向電動泵	電磁換向電動泵	手動換向電動泵	手動換向手動泵
螺母旋轉方式	泵站自動換向連續旋轉	手動電磁換向間歇旋轉	手動電磁換向間歇旋轉	手動電磁換向間歇旋轉	泵站手動換向間歇旋轉	泵站手動換向間歇旋轉
關于換向	換向:液壓扳手全是由雙向油缸驅動,油缸伸出一次螺母轉36度,泵站換向, 油缸回縮,螺母不動,泵站再換向, 油缸伸出,螺母再轉36度,螺母轉動是要泵站不斷換向進行,自動換向對扳手的旋轉速度是相當重要的.
泵站換向	自動換向	手動電磁換向	手動電磁換向	手動電磁換向	手動換向	手動換向
自動回油	有	有	有	無	無	無
自動關機	到設定扭矩自停	無操作自關機	無操作自關機	無	無	無
壓力顯示	數顯	指針壓力表	指針壓力表	指針壓力表	指針壓力表	指針壓力表
扭矩顯示	數顯	無	無	無	無	無
壓力設定	數字設定	溢流閥調節	溢流閥調節	溢流閥調節	溢流閥調節	溢流閥調節
扭矩設定	數字設定	壓力表壓力換算	壓力表壓力換算	壓力表壓力換算	壓力表壓力換算	壓力表壓力換算
遠距離操作	遠距離單人操作	遠距離多人操作	遠距離多人操作	遠距離多人操作	近距離多人操作	近距離多人操作

要求裝配的螺母多并且要求精確控制扭矩,選配我公司全自動扳手專用油泵。
■ 數字化設定并顯示壓力和扭矩,精度達到0.1%
■ 實時顯示壓力或扭矩，并實時保存設定的扭矩或壓力
■ 配置有操作手柄可遠距離一個人可完成作業，能全自動或手動操作
■ 到設定壓力或扭矩自動關機
■ 一鍵化操作，連續拆鎖,速度是同類產品的2-3倍,效率高

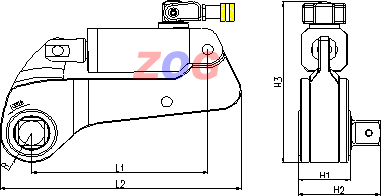

型號	扭矩范圍 NM	L1	L2	H3	H2	H1	R	方軸	重量 KG
中工N-L1	496-4962	211	289	204	91	50	35	25x25	7
中工N-L2	1178-11775	256	355	251	125	69	45	38x38	14
中工N-L3	1941-19413	274	389	285	141	78	52	51x51	19
中工N-L4	3810-38100	329	473	332	174	96	70	64x64	37
中工N-L5	5749-57488	370	542	382	179	101	80	64x64	53
中工N-L6	10367-103670	430	624	430	227	124	94	83x83	91
中工N-L7	12032-120323	447	655	453	240	132	102	90x90	122
中工N-L8	18068-180677	505	758	513	270	150	124	102x102	176

各等級螺栓最大扭矩推薦值

強度等級		4.8級	6.8級	8.8級	10.9級	12.9級
最小破斷強度		400 MPa	600 MPa	800 MPa	1000 MPa	1200 MPa
材質		一般構造用鋼	機械構造用鋼	鉻鉬合金鋼	鎳鉻鉬合金鋼	鎳鉻鉬合金鋼
螺栓	對邊	Nm	Nm	Nm	Nm	Nm
M30	46	585	877	1171	1646	1975
M33	50	796	1195	1593	2240	2688
M36	55	1023	1535	2046	2878	3453
M39	60	1324	1986	2649	3725	4469
M42	65	1638	2457	3277	4608	5529
M45	70	2045	3068	4090	5752	6903
M48	75	2461	3691	4921	6921	8305
M52	80	3181	4771	6362	8946	10736
M56	85	3956	5934	7912	11127	13352
M60	90	4932	7398	9864	13871	16645
M64	95	5960	8940	11920	16762	20115
M68	100	7230	10845	14460	20335	24401
M72	105	8669	13003	17337	24381	29257
M76	110	10287	15430	20573	28931	34717
M80	115	12094	18141	24188	34014	40817
M85	120	14636	21953	29271	41163	49395
M90	130	17510	26266	35021	49248	59098
M100	145	24341	36512	48683	68460	82152
M110	155	32751	49126	65501	92111	110533
M120	175	42902	64354	85805	120663	144795
M125	180	48683	73024	97366	136920	164304

注：表中數值為最大力矩值，建議擰緊力矩值為：表中數據×（70～80）%。
例如：M48，8.8級螺栓；則擰緊力矩為：4921×（70～80）% = 3445～3937 Nm.選擇扳手前應確認一個原則，即拆松螺母的扭矩至少應是150%～250%擰緊螺栓的扭矩。
